Бесступенчатый мультиблок MBC-VEF

Описание

Газовый мультиблок MBC-VEF - это третье поколение мультиблоков DUNGS. В компактный корпус мультиблока входят: фильтр тонкой очистки (для резьбовых версий), серворегулятор соотношения газ-воздух с возможностью регулирования коэффициента соотношения и два одноступенчатых электромагнитных клапана класса А с быстрым открытием. Выпускаются резьбовые и фланцевые версии мультиблоков MBC-VEF размером до DN 100. Основные отличия от мультиблоков второго поколения: применение серворегулятора давления, применение телескопической системы клапанов в резьбовых модификациях мультиблоков. Это позволило увеличить пропускную способность, значительно снизить габариты мультиблоков, а также повысить качество регулирования.

GasMultiBloc® - зарегистрированный товарный знак DUNGS.

Применение

Благодаря увеличенной пропускной способности и малым габаритным размерам мультиблоки MBC-VEF, очень быстро получили широкое распространение среди производителей газовых горелок. Основная сфера применения - газовые рампы модуляционных горелок. Сегодня мультиблоки MBC-VEF используют практически все крупные производители газовых горелок: WEISHAUPT, RIELLO, ELCO и т.д.

MBC-VEF (Rp 1/2" - Rp 2")

Техническое описание (243549.pdf)
Инструкция по эксплуатации (243955.pdf)
Прайс-лист 2016

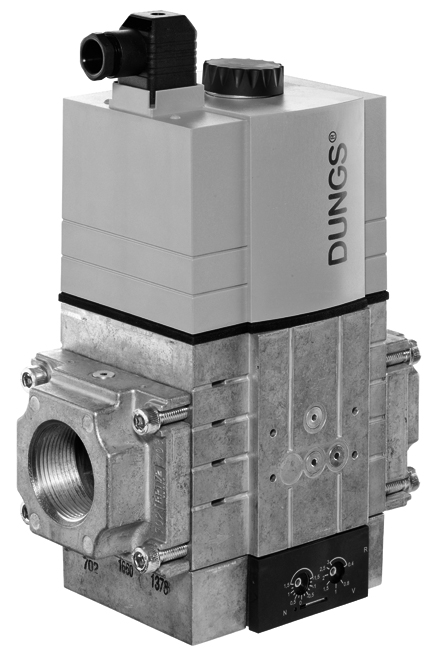

mbc-700-vef-800-600.jpg mbc-700-vef-800-600.jpg

MBC-700-VEF

 M = Multi --- Мульти
 B = Bloc --- Блок
 C
=
поколение
---
C - третье
 700


=


размер корпуса мультиблока


---
---
---
300=DN 25
700=DN 40
1200=DN 50
 V
= регулятор соотношения газ-воздух


 E
= с регулировкой соотношения
---
PBr (газ) : PL (воздух) = от 0,4 : 1 до 3 : 1
 F
= высокой точности


  Модель Артикул Резьбовые
фланцы, Rp
Управление
клапанами V1/V2
Макс.
 давление
на входе
Диапазон
 давления
на выходе
Датчик-реле
давления
Цена,
без НДС
 MBC-300-VEF 261653 1/2"; 3/4"; 1"; 1¼" раздельное 360 мбар 0,5-100 мбар GW 150 A5 60 000 ₽
 MBC-700-VEF
261654 1"; 1¼"; 1½"; 2" раздельное 360 мбар 0,5-100 мбар GW 150 A5 82 600 ₽
 MBC-1200-VEF 243413 1"; 1¼"; 1½"; 2"
раздельное 360 мбар 0,5-100 мбар GW 150 A5 174 600
  Примечания:
  1.

артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др.
  2. резьбовые фланцы (2 шт. на 1 мультиблок) приобретаются отдельно.
  3.

датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока.
  4.

штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежности.

MBC-VEF (DN 65 - DN 100)

Техническое описание (238600.pdf)
Инструкция по эксплуатации (238713.pdf)
Прайс-лист 2016

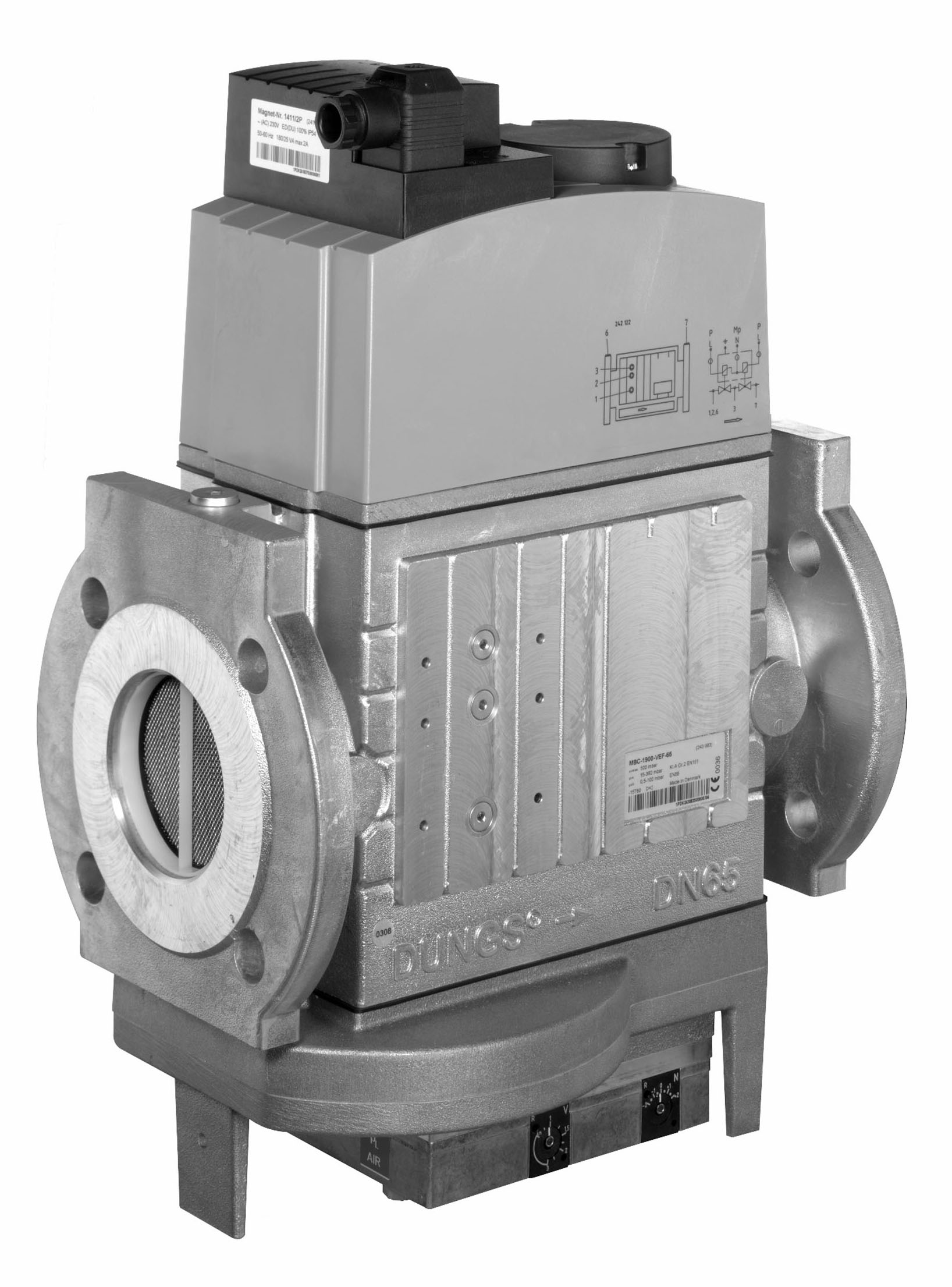

mbc-1900-vef-dn65-800-600.jpg mbc-1900-vef-dn65-800-600.jpg

MBC-1900-VEF-65

 M = Multi --- Мульти
 B = Bloc --- Блок
 C = поколение --- C - третье
 1900


=


максимальная пропускная способность


---
---
---
1900 нкуб.м/ч
3100 нкуб.м/ч
5000 нкуб.м/ч
 V = регулятор соотношения газ-воздух

 E
=
с регулировкой соотношения
---
PBr (газ) : PL (воздух) = от 0,75 : 1 до 3 : 1
 F
=
высокой точности


 65


=


присоединение


---
---
---
65=фланец DN65
80=фланец DN80
100=фланец DN100





  Модель Артикул Присоединение Управление
клапанами V1/V2
Макс.
рабочее
 давление
Диапазон
давления
на выходе
Сбросной
фланец
Цена,
без НДС
 MBC-1900-VEF-65 243083 DN 65  раздельное 500 мбар 0,5-100 мбар не предусмотрен ² 297 000
 MBC-3100-VEF-80
244428 DN 80  раздельное 500 мбар 0,5-100 мбар не предусмотрен ² 419 500
 MBC-5000-VEF-100 244301 DN 100
раздельное 500 мбар 0,5-100 мбар не предусмотрен ²
488 200
  Примечания:
  1.

артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др.
  2.
сбросной фланец установить нельзя, на корпусе отсутствуют необходимые отверстия.
  3.

штекер для электроподключения мультиблока не входит в комплект поставки, заказывается отдельно.
Артикулы штекеров приведены в разделе принадлежности.

Преимущества и особенности одноступенчатых мультиблоков MBC-VEF

  1.
Применение серворегулятора соотношения газ-воздух обеспечивает высокую точность регулирования в широком диапазоне расходов.
  2.

Резьбовые мультиблоки MBC имеют телескопическую систему клапанов, поэтому обладают высокой пропускной способностью и очень маленькими габаритными размерами.
  3.  Резьбовые фланцы облегчают монтаж мультиблока на газопроводе.
  4.  Имеется возможность подключения внешней импульсной линии.
  5. Фланцевые мультиблоки имеют двойные седла на клапанах V1 и V2, это обеспечивает высокую пропускную способность.
  6.

На корпус мультиблока могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW...A5, блок проверки герметичности.

Как подобрать одноступенчатый мультиблок MBС-VEF

Первичный подбор газовой рампы (мультиблока) выполняется специалистами производителя газовой горелки. Все производители горелок перед тем, как включить в состав газовой рампы любое оборудование, проводят большую подготовительную работу совместно с компанией DUNGS. Все оборудование тестируется и по результатам испытаний составляются инструкции и правила для подбора газовой рампы. Именно поэтому газовые горелки поставляются потребителю только в комплекте с газовой рампой. Иначе, производитель не может гарантировать надежную и эффективную работу горелки. Для крупных производителей горелок (например, RIELLO, WEISHAUPT) компания DUNGS предлагает специальные модификации мультиблоков. Для подбора мультиблока аналогичного тому, который установлен у вас, рекомендуем обратиться к специалистам нашей компании. Если вы собираетесь использовать российскую газовую горелку и производитель не предлагает вам готовой газовой рампы, мы готовы провести все необходимые расчеты и подобрать оптимальный вариант с экономической и технической стороны. Для производителей мы готовы предоставить образцы продукции DUNGS для тестирования.

Ремонт и запасные части для мультиблоков MBC-VEF

Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!

Основной причиной выхода из строя мультиблоков MBC-VEF является грязь. Мультиблоки этой серии имеют очень сложную конструкцию, поэтому попадание даже небольшого количества грязи может привести к потере герметичности клапанов или повреждению серворегулятора давления. В этом случае мультиблок подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушек (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или платы выпрямителя отдельно (только для MBC-1900, MBC-3100, MBC-5000).

Основной причиной поломки регулятора давления является высокое давление. В случае выхода из строя регулятора давления мультиблок подлежит замене на новый.

ООО "ИТЕГРА" предлагает воспользоваться услугой диагностики оборудования DUNGS. По результатам диагностики выдается заключение с указанием неисправности и рекомендациями по дальнейшей эксплуатации.

Для подбора запасных частей обращайтесь к нашим специалистам.

В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.

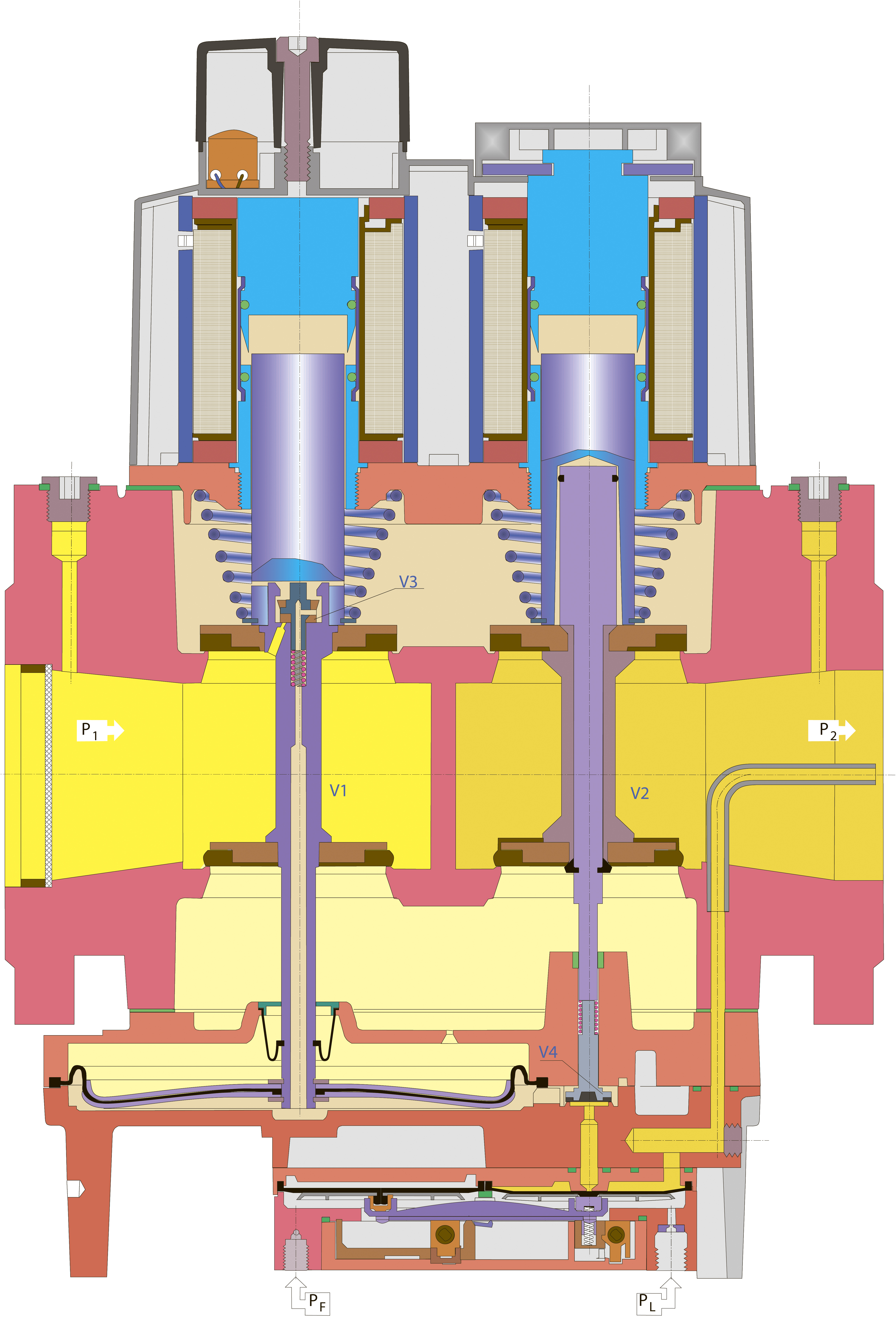

Устройство мультиблока MBC-VEF
