Газовые мультиблоки

Бесступенчатый мультиблок MB-VEF

Описание

Газовый мультиблок MB-VEF - это компактный блок, объединяющий фильтр, серворегулятор соотношения давления газ-воздух с возможностью регулирования коэффициента соотношения и два одноступенчатых электромагнитных клапана класса А. Мультиблоки MB-VEF DUNGS имеют небольшие монтажные размеры, малый вес и высокую надежность. Импульсные трубопроводы внешние. Для монтажа мультиблока на газопроводе используются резьбовые фланцы.

GasMultiBloc^® - зарегистрированный товарный знак DUNGS.

Применение

До появления мультиблоков газовая рампа горелки состояла из отдельных компонентов. Основными недостатками такого подхода являлись дополнительные затраты на монтаж оборудования и большие габаритные размеры рампы. Изобретение в 1979 году мультиблоков в корне изменило ситуацию. Производители горелок получили компактную газовую рампу в едином корпусе. Сегодня мультиблоки MB-VEF используют практически все крупные производители газовых горелок: RIELLO, OILON, ELCO, CIB UNIGAS, BALTUR и т.д. Мультиблоки данной серии применяются в модуляционных горелках с пневматическим управлением. Давление на выходе мультиблока задается давлением воздуха через импульсный трубопровод. Давление воздуха регулируется положением воздушной заслонки или с помощью изменения частоты вращения вентилятора.

MB-VEF

Техническое описание (240527.pdf)
Инструкция по эксплуатации (228925-2.pdf)
Прайс-лист 2016

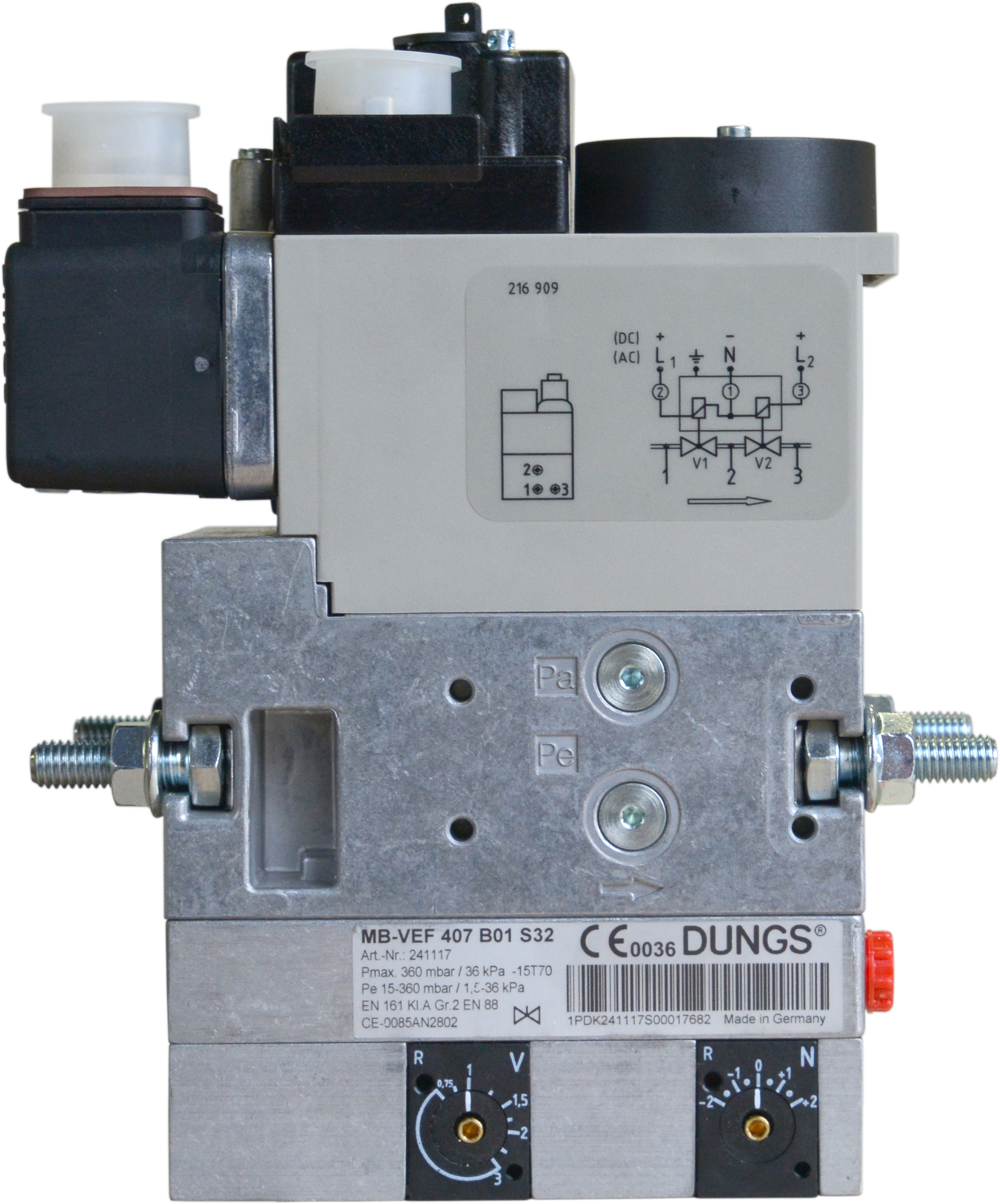

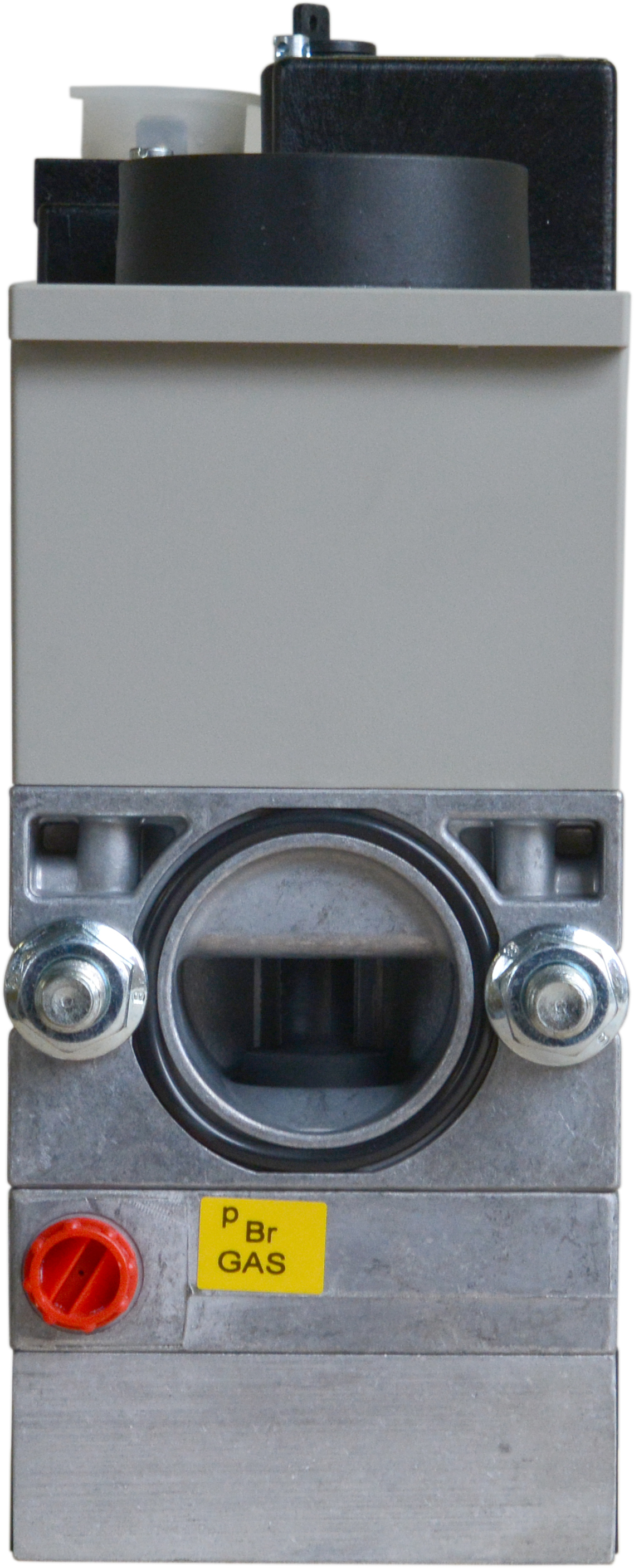

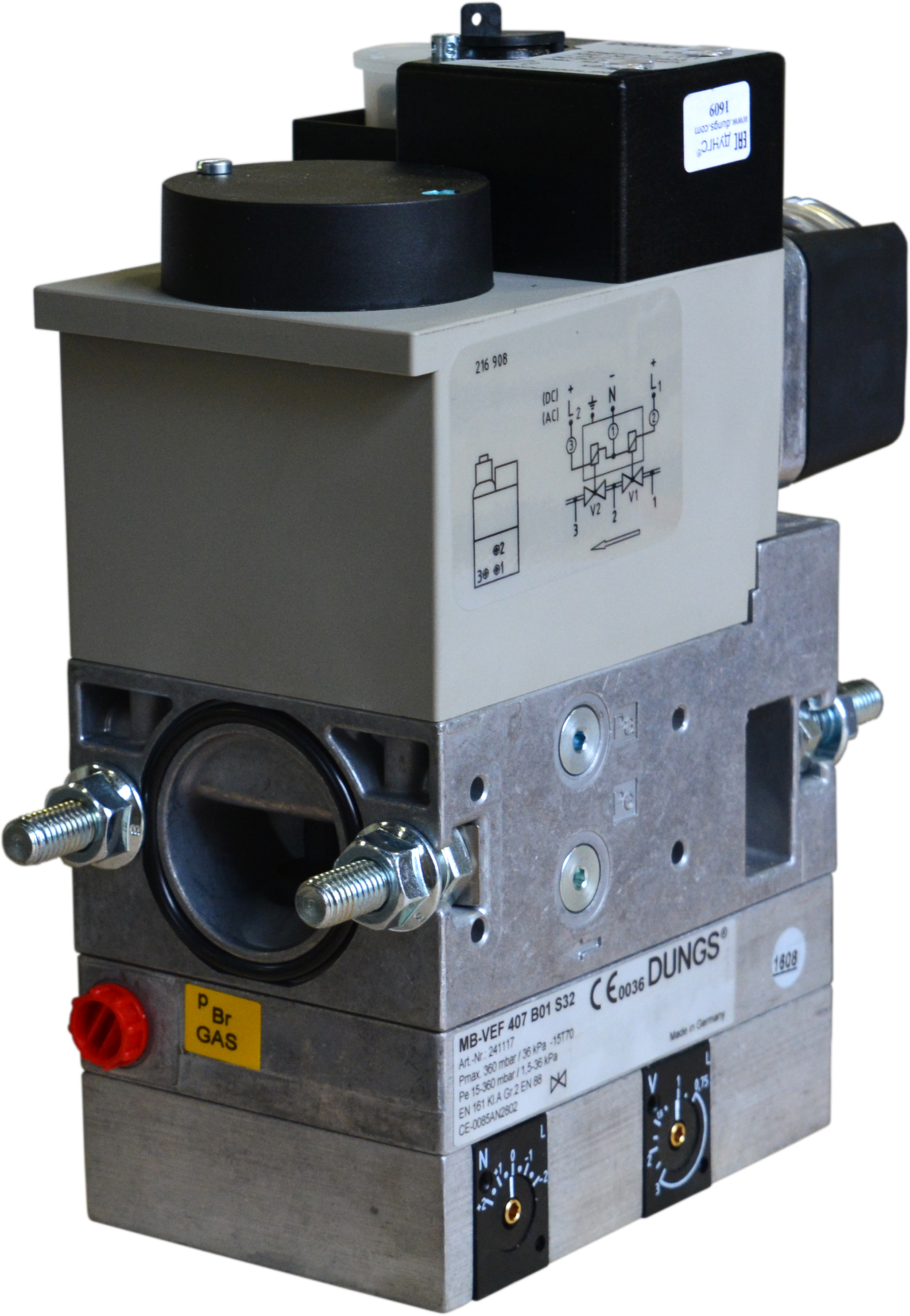

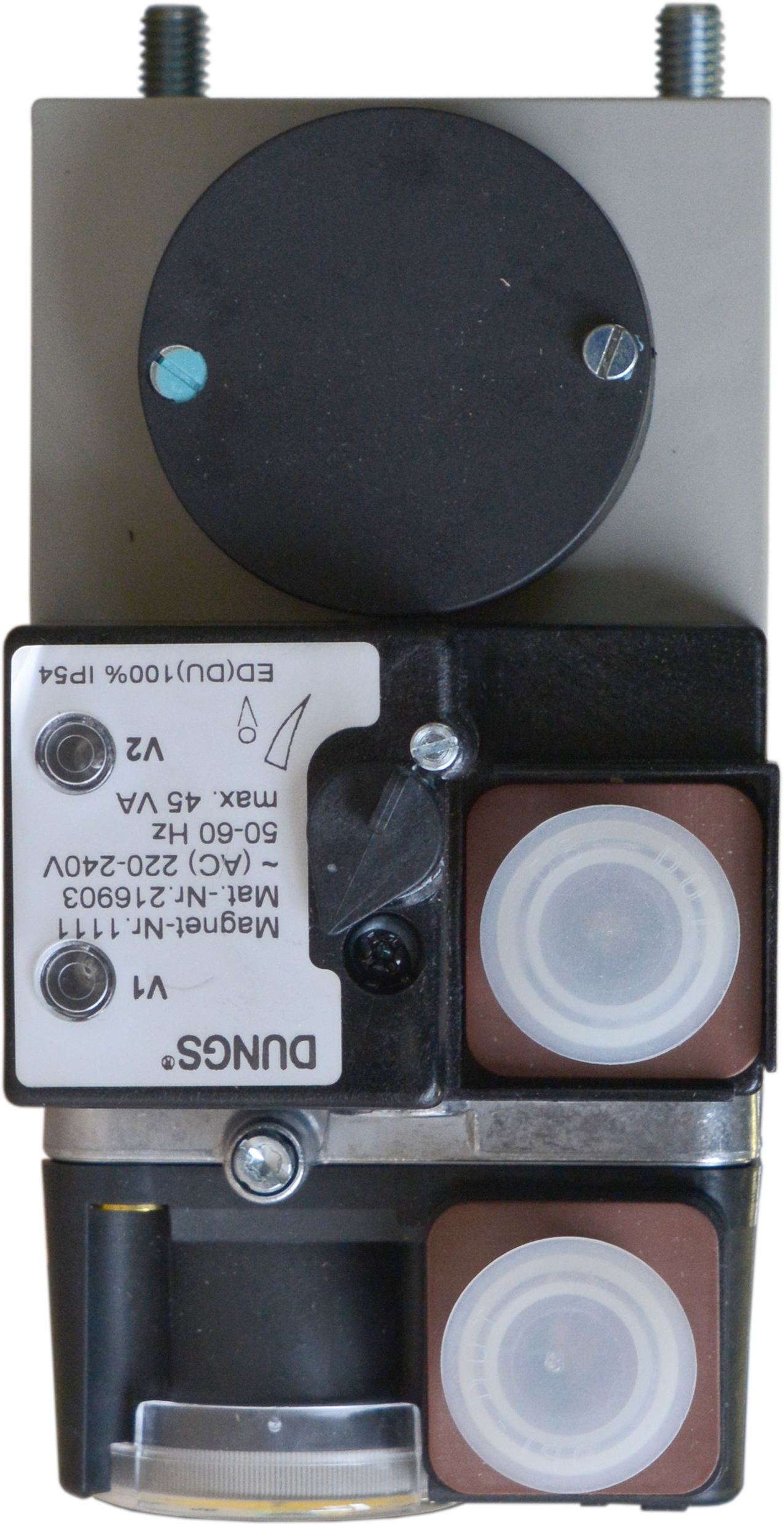

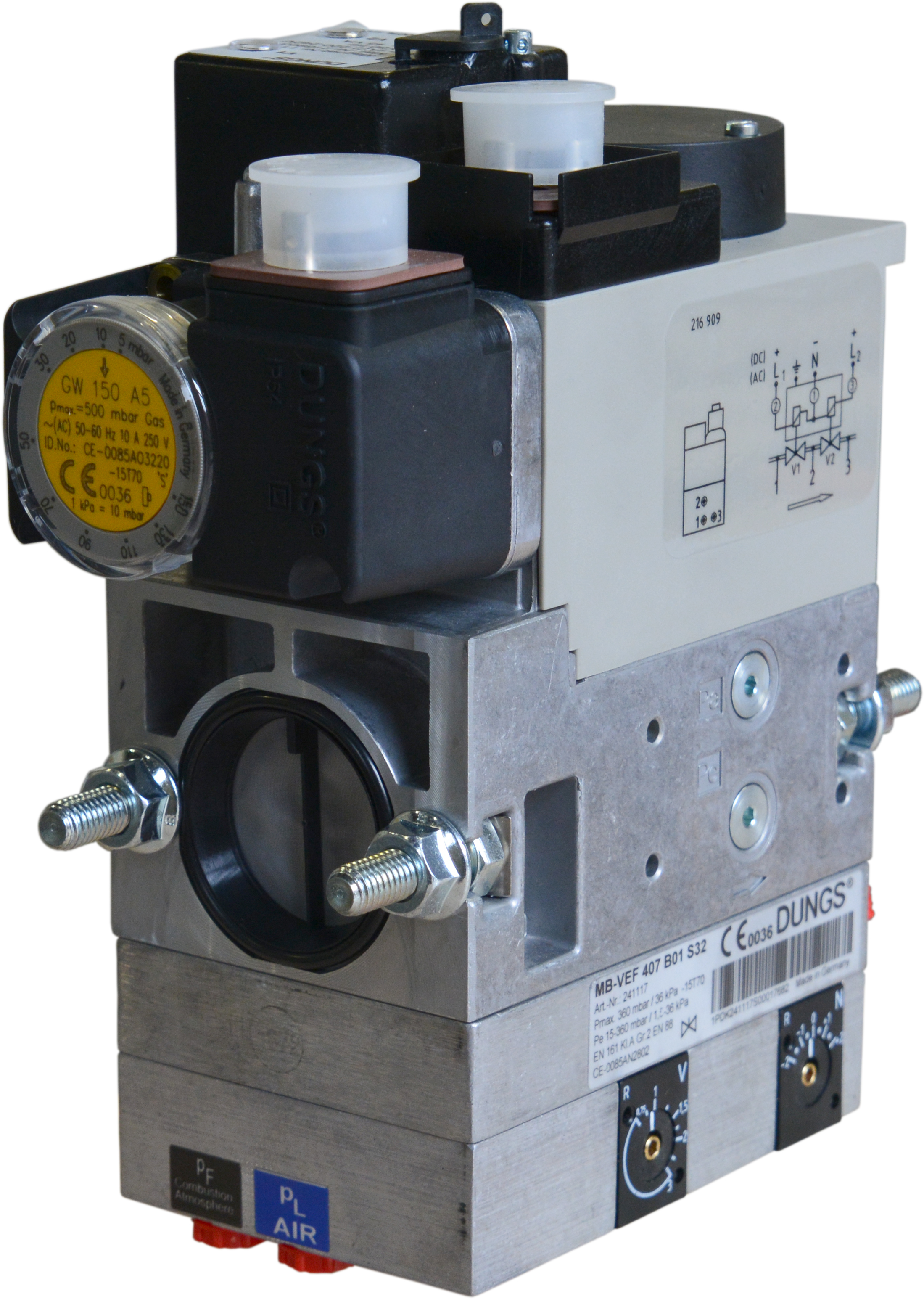

MB-VEF 407 B01 S32

M	=	Multi	---	Мульти
B	=	Bloc	---	Блок
V	=	Регулятор соотношения газ-воздух
E	=	с регулировкой соотношения	---	P_Br (газ) : P_L (воздух) = от 0,75 : 1 до 3 : 1
F	=	высокой точности
407	=	размер корпуса мультиблока	--- --- --- --- ---	407=DN 20 412=DN 32 415=DN 40 420=DN 50 425=DN 50 +
B	=	поколение	---	B=второе
01	=	наличие байпасного клапана	---	01=без байпасного клапана
S	=	серия
3	=	диапазон входного давления	--- ---	1=5-100 мбар 3=100-360 мбар
2	=	управление клапанами V1 и V2	--- ---	0=совместное открытие/закрытие V1 и V2 2=раздельное открытие/закрытие V1 и V2

Модель	Артикул	Резьбовые фланцы, Rp	Управление клапанами V1/V2	Давление на входе	Давление на выходе	Датчик-реле давления	Цена, без НДС
MB-VEF 407 B01 S10	241075	1/2"; 3/4"	совместное	5-100 мбар	0,5-100 мбар	---	запрос
MB-VEF 407 B01 S12	247315	1/2"; 3/4"	раздельное	5-100 мбар	0,5-100 мбар	GW 150 A5	67 900 ₽
MB-VEF 407 B01 S30	241076	1/2"; 3/4"	совместное	100-360 мбар	0,5-100 мбар	---	запрос
MB-VEF 407 B01 S32	241117	1/2"; 3/4"	раздельное	100-360 мбар	0,5-100 мбар	GW 150 A5	75 100 ₽

MB-VEF 412 B01 S10	241077	3/4"; 1"; 1¼"	совместное	5-100 мбар	0,5-100 мбар	---	запрос
MB-VEF 412 B01 S12	247322	3/4"; 1"; 1¼"	раздельное	5-100 мбар	0,5-100 мбар	GW 150 A5	76 600 ₽
MB-VEF 412 B01 S30	241078	3/4"; 1"; 1¼"	совместное	100-360 мбар	0,5-100 мбар	---	запрос
MB-VEF 412 B01 S32	239076	3/4"; 1"; 1¼"	раздельное	100-360 мбар	0,5-100 мбар	GW 150 A5	83 300 ₽

MB-VEF 415 B01 S10	241080	1"; 1¼"; 1½"; 2"	совместное	5-100 мбар	0,5-100 мбар	---	запрос
MB-VEF 415 B01 S12	247323	1"; 1¼"; 1½"; 2"	раздельное	5-100 мбар	0,5-100 мбар	GW 150 A5	запрос
MB-VEF 415 B01 S30	239714	1"; 1¼"; 1½"; 2"	совместное	100-360 мбар	0,5-100 мбар	GW 150 A5	запрос
MB-VEF 415 B01 S32	250691	1"; 1¼"; 1½"; 2"	раздельное	100-360 мбар	0,5-100 мбар	GW 150 A5	запрос

MB-VEF 420 B01 S10	241083	1"; 1¼"; 1½"; 2"	совместное	5-100 мбар	0,5-100 мбар	---	106 440 ₽
MB-VEF 420 B01 S12	247324	1"; 1¼"; 1½"; 2"	раздельное	5-100 мбар	0,5-100 мбар	GW 150 A5	127 900 ₽
MB-VEF 420 B01 S30	239074	1"; 1¼"; 1½"; 2"	совместное	100-360 мбар	0,5-100 мбар	GW 150 A5	запрос
MB-VEF 420 B01 S32	239077	1"; 1¼"; 1½"; 2"	раздельное	100-360 мбар	0,5-100 мбар	GW 150 A5	123 600 ₽

MB-VEF 425 B01 S10	241085	2"	совместное	5-100 мбар	0,5-100 мбар	---	165 580 ₽
MB-VEF 425 B01 S12	240296	2"	раздельное	5-100 мбар	0,5-100 мбар	---	167 300 ₽
MB-VEF 425 B01 S30	241086	2"	совместное	100-360 мбар	0,5-100 мбар	---	запрос
MB-VEF 425 B01 S32	239078	2"	раздельное	100-360 мбар	0,5-100 мбар	---	159 200 ₽

Примечания:
1.	артикулы указаны для мультиблоков с напряжением питания 230 VAC. Для североамериканского рынка выпускаются мультиблоки с напряжением питания 110 VAC.
2.	резьбовые фланцы (2 шт. на 1 мультиблок) приобретаются отдельно.
3.	датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока.
4.	штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежности.

Преимущества и особенности бесступенчатых мультиблоков MB-VEF

Бесступенчатые мультиблоки MB-VEF используются в рампах газовых горелок практически всех европейских производителей. Компактная и надежная конструкция хорошо зарекомендовала себя в российских условиях. В Россию мультиблоки данной серии попадают в комплекте с газовой горелкой. Основные преимущества и особенности:

	1.	Мультиблок имеет очень компактную и надежную конструкцию.
	2.	Наличие встроенного фильтра или сетки - дополнительная защита мультиблока от попадания грязи внутрь (установка основного фильтра обязательна)!
	3.	Широкий диапазон регулировки коэффициента соотношения давления газак давлению воздуха от 0,75 : 1 до 3 : 1.
	4.	Высокая пропускная способность.
	5.	На корпус мультиблока могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW...A5, блок проверки герметичности, клапан запальной линии или Н.О. клапан газопровода безопасности.
	6.	Резьбовые фланцы облегчают монтаж на газопроводе.

Как подобрать одноступенчатый мультиблок MB-VEF

Как уже отмечалось выше, мультиблоки данной серии в 99% случаев являются рампой газовой горелки. Поставка газовой горелки на объект без газовой рампы является исключительным случаем. Подбор газовой рампы происходит на стадии выбора горелки. Каждый производитель горелок имеет свои инструкции для подбора. Особое внимание при выборе мультиблока MB-VEF следует уделять давлению газа перед мультиблоком. От этого зависит серия мультиблока: S10/S12 для входного давления от 5 до 100 мбар; S30/S32 для входного давления от 100 до 360 мбар. Если вам требуется помощь при подборе вы можете обратиться в нашу компанию. Мультиблоки серии VEF имеют очень много модификаций для различных производителей горелок. В основном изменения касаются диаметра отверстий в точках подключения импульсных линий. Такие мультиблоки имеют другие диапазоны настройки нулевой точки. Для подбора аналогичного мультиблока обращайтесь к нашим специалистам.

Ремонт и запасные части для мультиблоков MB-VEF

Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!

Основной причиной выхода мультиблоков MB-VEF из строя является грязь. Мультиблоки этой серии имеют 4 клапана. Потеря герметичности хотя бы одного клапана, приводит к замене мультиблока в сборе. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушки (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или отдельно платы выпрямителя.

Основной причиной поломки регулятора соотношения является высокое давление. В случае выхода из строя регулятора давления мультиблок подлежит замене на новый.

ООО "ИТЕГРА" предлагает воспользоваться услугой диагностики оборудования DUNGS. По результатам диагностики выдается заключение с указанием неисправности и рекомендациями по дальнейшей эксплуатации.

Для подбора запасных частей обращайтесь к нашим специалистам.

В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.

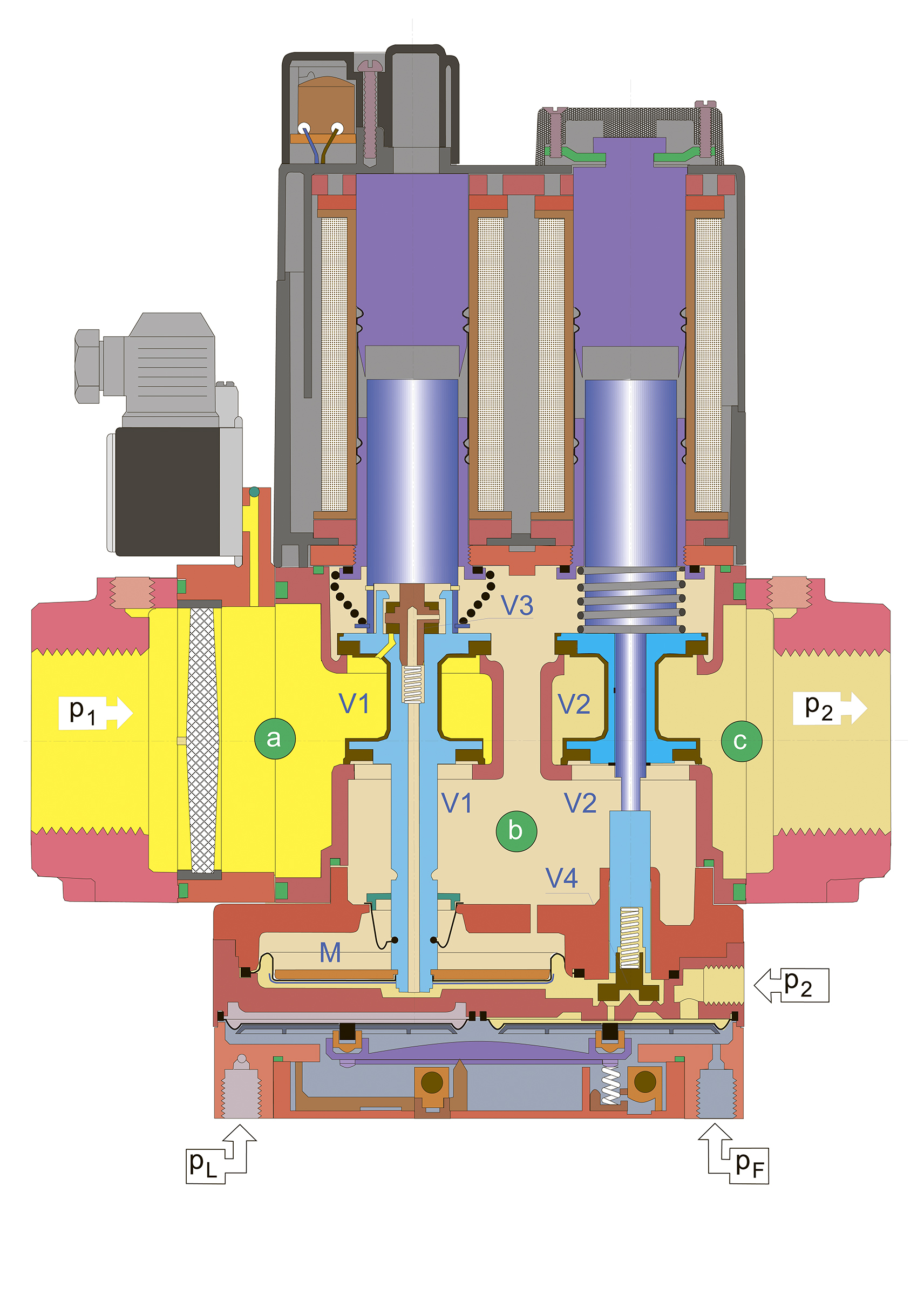

Устройство мультиблока MB-VEF

Принадлежности для мультиблоков MB-VEF

Для установки мультиблока MB-VEF вам могут потребоваться:

1. Штекер для электроподключения мультиблока - артикул 210319.
2. Штекер для электроподключения датчика-реле давления - артикул 210318.
3. Набор сопел для импульсных линий, диаметр отверстий 0,3 ... 0,7 мм - артикул 238434
4. Резьбовые фланцы (см. таблицу ниже).

Резьбовой фланец, Rp	MB-VEF 407	MB-VEF 412	MB-VEF 415	MB-VEF 420	MB-VEF 425	Примечания
1/2"	134300					VS
3/4"	134310	134920				VS
1"		134930	222343	222343		VS
1¼"		134940	222344	222344		VS
1½"			221884	221884		VS
2"			221926	221926	215384	VS

1/2"	171690					MS
3/4"	171700	171710				MS
1"		171720	241956	241956		MS
1¼"		171730	231232	231232		MS
1½"			225528	225528		MS
2"			225532	225532	225531	MS

Примечания:
VS	- фланец с резьбовой пробкой.
MS	- фланец с ниппелем для измерения давления.
