Двойные электромагнитные клапаны
Описание
Двойные электромагнитные клапаны серии VMM - это два одноступенчатых Нормально Закрытых (при отключении электропитания такие клапаны закрываются) электромагнитных клапана в одном компактном корпусе. Второй по ходу движения газа клапан может быть как с медленным, так и с быстрым открытием. Двойные э/м клапаны этого типа применяются в качестве автоматических отсечных клапанов в рампах газовых горелок и газопоршневых агрегатов. В соответствии с требованиями EN 161 клапаны VMM относятся к группе 2 класс А. Применяются для газов семейств 1, 2, 3 (EN 437) и прочих нейтральных газообразных сред. Для агрессивных газов (биогаз Biogas, коксовый газ COG) выпускаются специальные модификации.

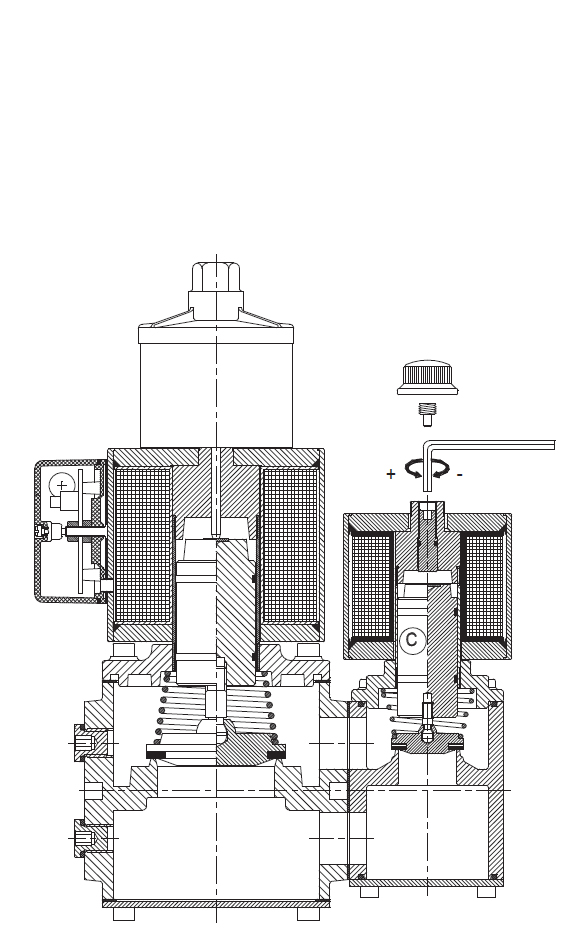

На корпус клапана VMM могут монтироваться: датчики-реле давления DUNGS, блок проверки герметичности VPS 504 DUNGS. а также байпасный клапан 1/2", 1" с быстрым или медленным открытием. С помощью байпасного клапана можно реализовать двухступенчатое регулирование мощности.
Принцип действия и применение

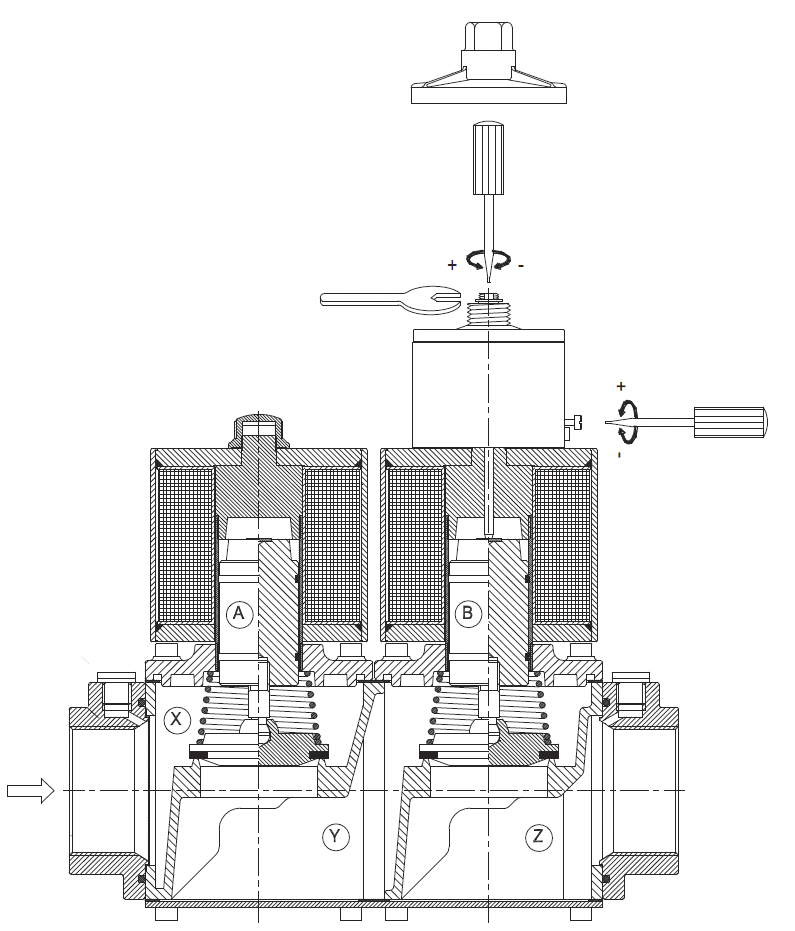

При отключенном электропитании клапан VMM закрыт. Пружина прижимает тарелку клапана к седлу и перекрывает поток газа. Давление газа во входной камере дополнительно прижимает тарелку клапана к седлу. При подаче электропитания на электромагнитную катушку клапана, возникает электромагнитное поле. Под действием магнитной силы сердечник поднимается и клапан открывается. Первый э/м клапан по направлению потока газа открывается быстро. Второй э/м клапан может оснащаться гидротормозом. В этом случае можно настроить величину быстрого открытия (первая фаза - стартовый поток) и скорость медленного открытия (вторая фаза). Поток газа можно ограничить с помощью регулировочного винта в верхней части катушки (см. инструкцию по эксплуатации). После отключения электропитания клапаны под действием пружины быстро закрываются и отсекают поток газа. Обычно клапаны этого типа применяются в газовых рампах газовых горелок с мощностью более 1200 кВт для обеспечения безопасности.
Технические данные
Техническое описание (VMM en.pdf)
Инструкция по эксплуатации (VMM [i].pdf)
Декларация о соответствии (EAC gas valves.pdf)
Присоединение |
Внутренняя резьба ISO 7-1 от Rp 3/4" до Rp 2" | |
Фланцы PN16 - ISO 7005 от DN40 до DN80 | ||
Байпасный клапан | DN15 или DN25 | |
Напряжение питания |
230 VAC 50/60 Гц | |
110 VAC 50/60 Гц | ||
24 VAC/DC | ||
Допуск по напряжению | -15% … +10% | |
Температура окружающей среды | -15°С … +60°С | |
Максимальное рабочее
давление |
200 мбар (20 кПа) | |
500 мбар (50 кПа) | ||
Время закрытия | < 1 секунды | |
Время открытия | регулируется, не более 25 секунд | |
Фильтр (кроме латунных моделей) | 600 мкм, металлическая сетка | |
Класс защиты | IP54 (EN60529), IP65 опция | |
Кабельный ввод |
М20 х 1,5 для клеммной коробки | |
PG 9 для штекера | ||
Сечение провода | 2,5 мм2 макс. | |
Класс электрозащиты | Класс I (EN 60335-1) | |
Изоляция обмотки катушки | Класс H (200°С) | |
Термоустойчивость катушки | Класс F (155°С) | |
Материалы
контактирующие с газом |
Алюминиевый сплав | |
Латунь | ||
Нержавеющая сталь | ||
Сталь с покрытием | ||
Анаэробный герметик | ||
Нитрильный каучук (NBR) | ||
Фторэластомер (FPM) | ||
Политетрафторэтилен (PTFE) |
Модель | Размер | Макс. давление |
Напряжение питания |
Открытие 2-го клапана |
Байпасный клапан справа |
Байпасный клапан слева |
---|---|---|---|---|---|---|
VMМ | 50 | 2 | А | S | 1 | 0 |
|
20=Rp 3/4" | 2=200 мбар | A=230В 50/60Гц | F=быстрое | 0=нет | 0=нет |
25=Rp 1" | 5=500 мбар |
B=110В 50/60Гц | S=медленное | 1=1/2" быстрое откр. | 1=1/2" быстрое откр. |
|
32=Rp 1¼" | C=24В AC/DC |
2=1/2" медленное откр. |
2=1/2" медленное откр. |
|||
40=Rp 1½" | 3=1" быстрое откр. | 3=1" быстрое откр. |
||||
50=Rp 2" | 4=1" медленное откр. |
4=1" медленное откр. | ||||
65=DN65 | ||||||
80=DN80 | ||||||
Модель | Размер | Соединение | Макс. давление |
Регулятор расхода |
Быстрое открытие ...AF... |
Медленное открытие ...AS... |
---|---|---|---|---|---|---|
VMM202... | Rp 3/4" | резьба | 200 мбар | да | 217 € |
298 € |
VMM252... |
Rp 1" | резьба | 200 мбар | да | 217 € | 298 € |
VMM322... | Rp 1¼" |
резьба |
200 мбар |
да | 364 € | 432 € |
VMM402... |
Rp 1½" |
резьба | 200 мбар | да |
364 € | 432 € |
VMM502... |
Rp 2" |
резьба | 200 мбар |
да | 364 € | 432 € |
VMM652... | DN 65 | фланец | 200 мбар | да | 1 042 € | 1 096 € |
VMM802... | DN 80 | фланец | 200 мбар |
да | 1 042 € |
1 096 € |
Примечания: | |
1. |
Стоимость указана для клапанов с напряжением питания 230 VAC. |
2. |
Выпускаются модификации клапанов с классом защиты IP65. |
3. | Выпускаются специальные версии клапанов для работы с биогазом и коксовым газом. |
4. | По запросу клапаны VMM40 и VMM50 могут комплектоваться резьбовыми фланцами свободного типа. |
Модель | Размер | Монтаж на корпусе |
Регулятор расхода |
Открытие |
Цена, с НДС |
---|---|---|---|---|---|
...00 | --- | не установлен | -- | -- | 00 € |
...10 |
1/2" | справа | да | быстрое | 81 € |
...20 | 1/2" | справа | да | медленное | 149 € |
...30 |
1" | справа | да |
быстрое |
97 € |
...40 |
1" | справа | да | медленное |
165 € |
...01 |
1/2" | слева | да | быстрое | 135 € |
...02 |
1/2" | слева |
да |
медленное | 203 € |
...03 |
1" | слева |
да |
быстрое | 152 € |
...04 | 1" |
слева |
да | медленное | 219 € |
