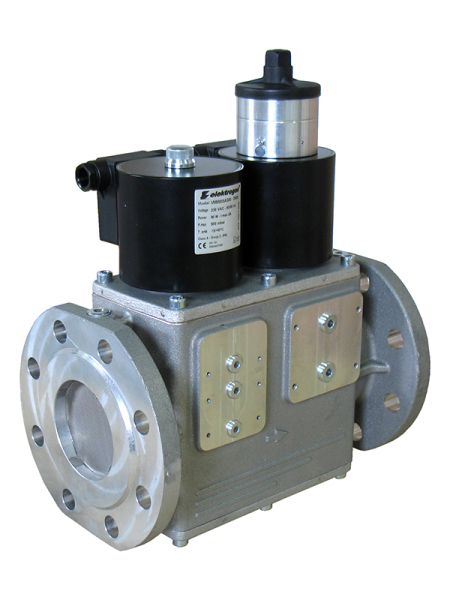

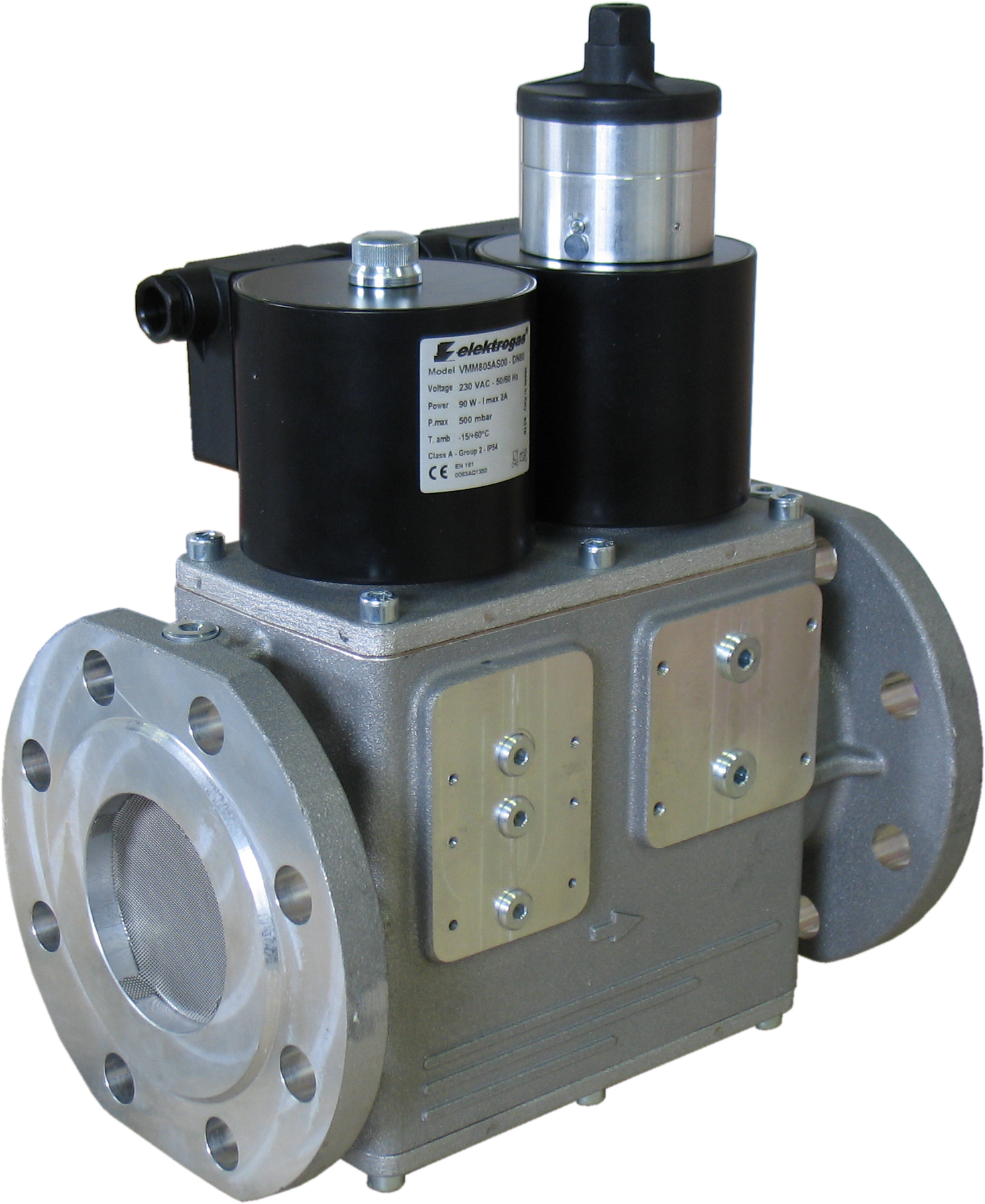

Двойной э/м клапан модель VMM 500 мбар

Описание

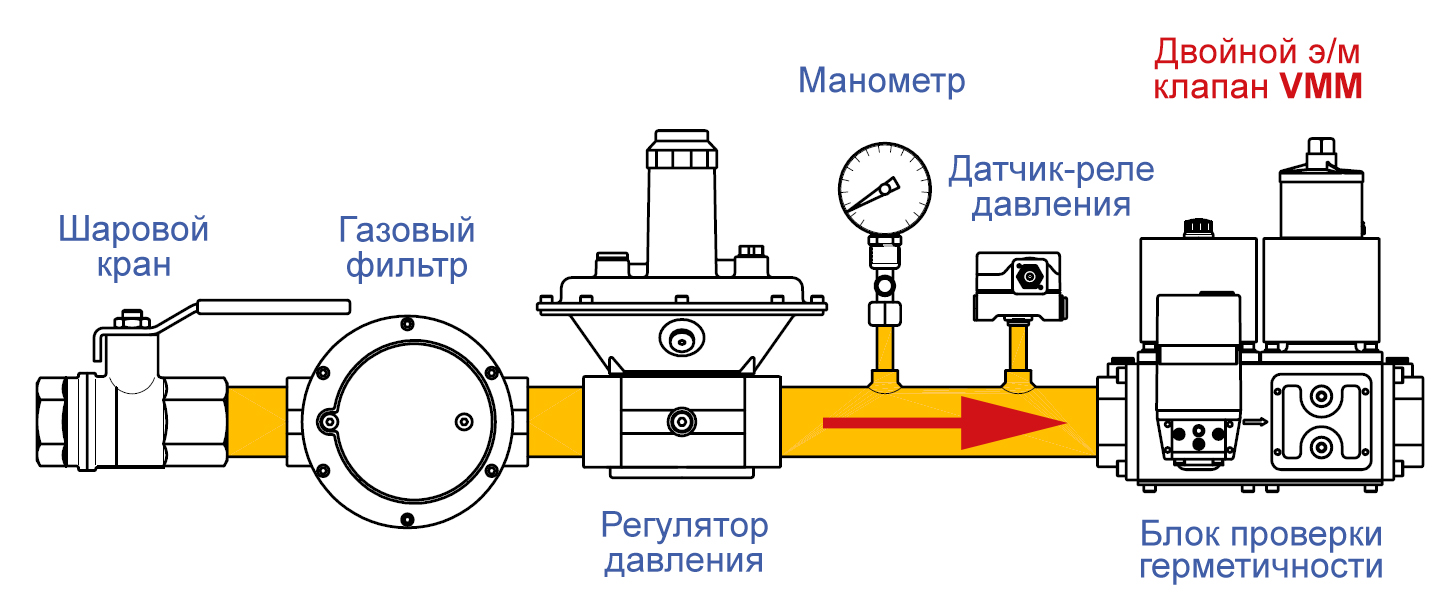

Двойные электромагнитные клапаны серии VMM - это два одноступенчатых Нормально Закрытых (при отключении электропитания такие клапаны закрываются) электромагнитных клапана в одном компактном корпусе. Второй по ходу движения газа клапан может быть как с медленным, так и с быстрым открытием. Двойные э/м клапаны этого типа применяются в качестве автоматических отсечных клапанов в рампах газовых горелок и газопоршневых агрегатов. В соответствии с требованиями EN 161 клапаны VMM относятся к группе 2 класс А. Применяются для газов семейств 1, 2, 3 (EN 437) и прочих нейтральных газообразных сред. Для агрессивных газов (биогаз Biogas, коксовый газ COG) выпускаются специальные модификации.

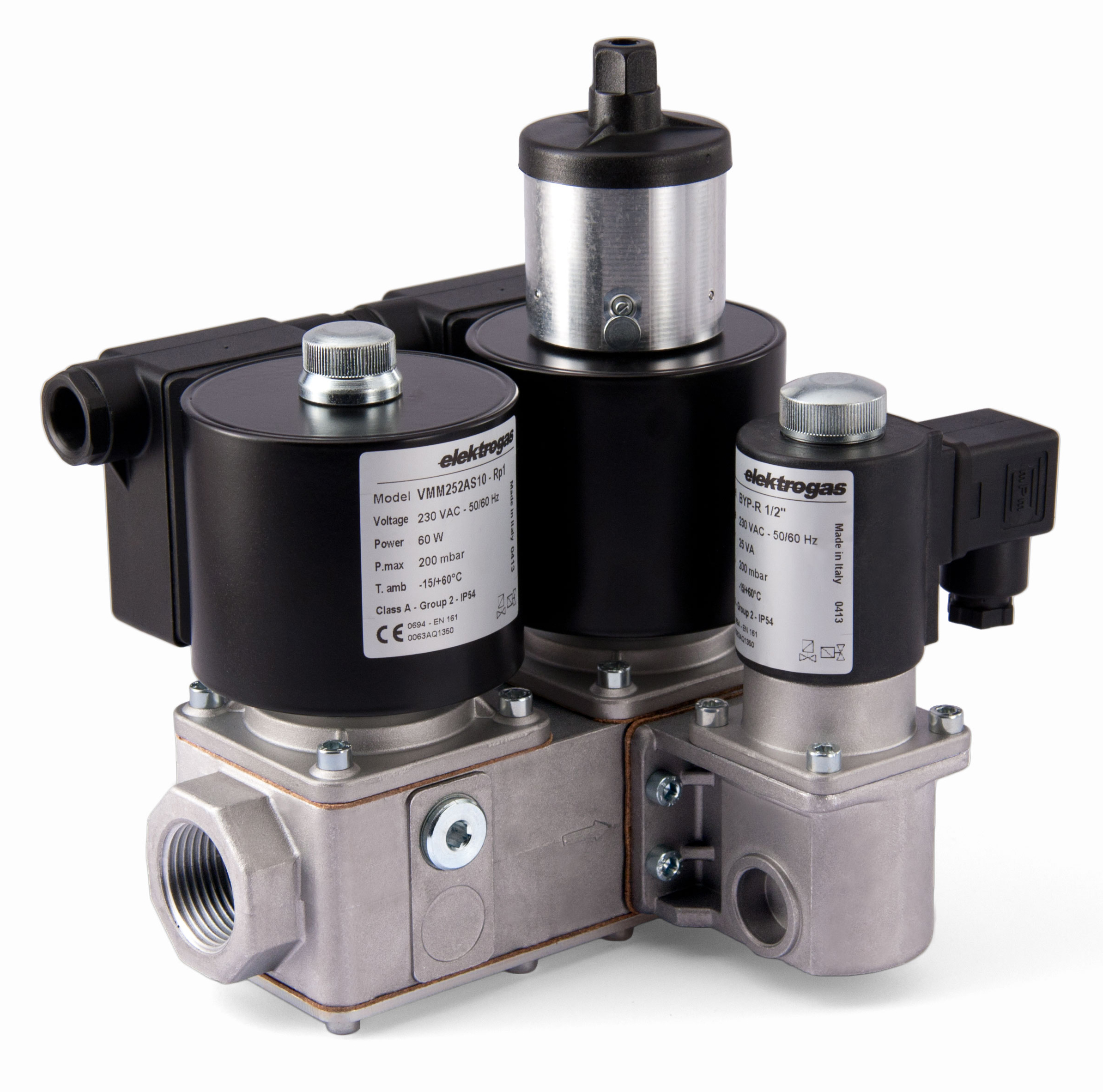

На корпус клапана VMM могут монтироваться: датчики-реле давления DUNGS, блок проверки герметичности VPS 504 DUNGS. а также байпасный клапан 1/2", 1" с быстрым или медленным открытием. С помощью байпасного клапана можно реализовать двухступенчатое регулирование мощности.

Принцип действия и применение

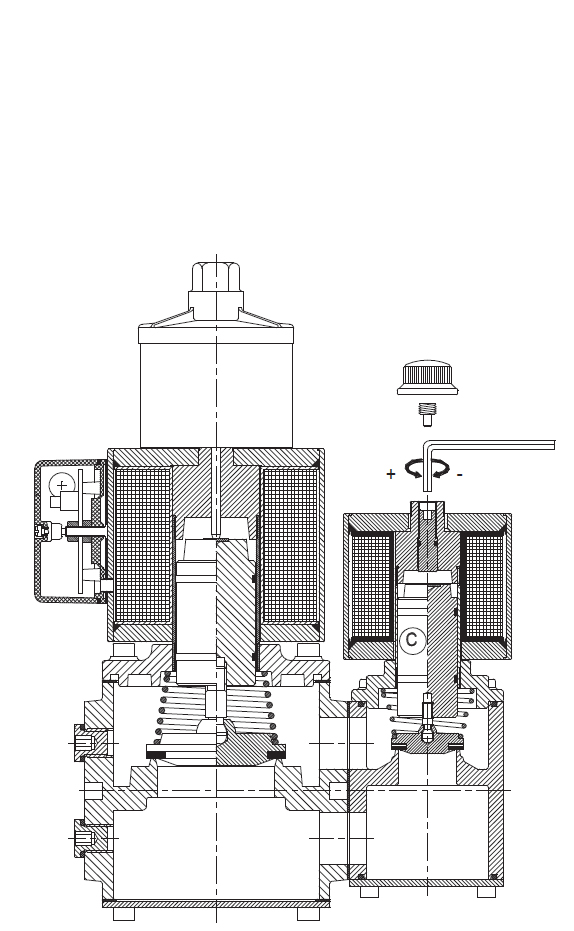

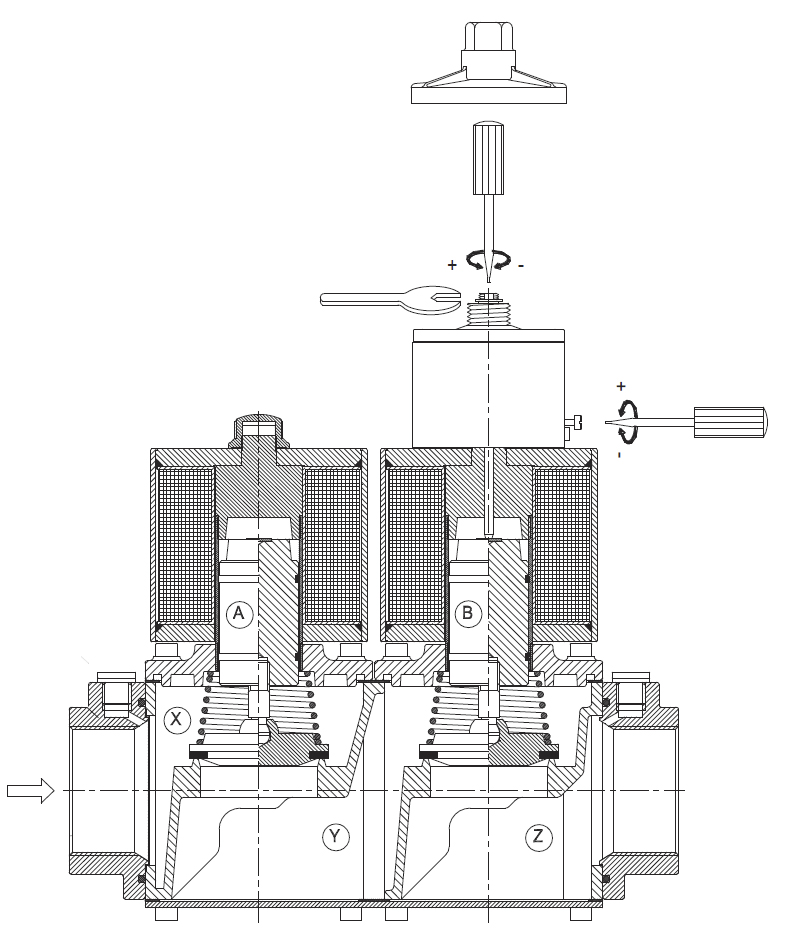

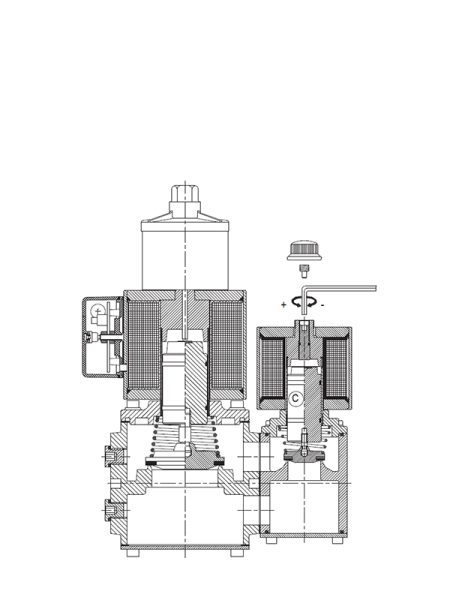

При отключенном электропитании клапан VMM закрыт. Пружина прижимает тарелку клапана к седлу и перекрывает поток газа. Давление газа во входной камере дополнительно прижимает тарелку клапана к седлу. При подаче электропитания на электромагнитную катушку клапана, возникает электромагнитное поле. Под действием магнитной силы сердечник поднимается и клапан открывается. Первый э/м клапан по направлению потока газа открывается быстро. Второй э/м клапан может оснащаться гидротормозом. В этом случае можно настроить величину быстрого открытия (первая фаза - стартовый поток) и скорость медленного открытия (вторая фаза). Поток газа можно ограничить с помощью регулировочного винта в верхней части катушки (см. инструкцию по эксплуатации). После отключения электропитания клапаны под действием пружины быстро закрываются и отсекают поток газа. Обычно клапаны этого типа применяются в газовых рампах газовых горелок с мощностью более 1200 кВт для обеспечения безопасности.

Технические данные

Техническое описание (VMM en.pdf)
Инструкция по эксплуатации (VMM [i].pdf)
Декларация о соответствии (EAC gas valves.pdf)

Присоединение	Внутренняя резьба ISO 7-1 от Rp 3/4" до Rp 2"
	Фланцы PN16 - ISO 7005 от DN40 до DN80
Байпасный клапан	DN15 или DN25
Напряжение питания	230 VAC 50/60 Гц
	110 VAC 50/60 Гц
	24 VAC/DC
Допуск по напряжению	-15%  … +10%
Температура окружающей среды	-15°С … +60°С
Максимальное рабочее давление	200 мбар (20 кПа)
	500 мбар (50 кПа)
Время закрытия	< 1 секунды
Время открытия	регулируется, не более 25 секунд
Фильтр (кроме латунных моделей)	600 мкм, металлическая сетка
Класс защиты	IP54 (EN60529), IP65 опция
Кабельный ввод	М20 х 1,5 для клеммной коробки
	PG 9 для штекера
Сечение провода	2,5 мм2 макс.
Класс электрозащиты	Класс I (EN 60335-1)
Изоляция обмотки катушки	Класс H (200°С)
Термоустойчивость катушки	Класс F (155°С)
Материалы контактирующие с газом	Алюминиевый сплав
	Латунь
	Нержавеющая сталь
	Сталь с покрытием
	Анаэробный герметик
	Нитрильный каучук (NBR)
	Фторэластомер (FPM)
	Политетрафторэтилен (PTFE)

Структура обозначения

Модель	Размер	Макс. давление	Напряжение питания	Открытие 2-го клапана	Байпасный клапан справа	Байпасный клапан слева
VMМ	50	2	А	S	1	0
	20=Rp 3/4"	2=200 мбар	A=230В 50/60Гц	F=быстрое	0=нет	0=нет
	25=Rp 1"	5=500 мбар	B=110В 50/60Гц	S=медленное	1=1/2" быстрое откр.	1=1/2" быстрое откр.
	32=Rp 1¼"		C=24В AC/DC		2=1/2" медленное откр.	2=1/2" медленное откр.
	40=Rp 1½"				3=1" быстрое откр.	3=1" быстрое откр.
	50=Rp 2"				4=1" медленное откр.	4=1" медленное откр.
	65=DN65
	80=DN80

VMM без байпасного клапана

Модель	Размер	Соединение	Макс. давление	Регулятор расхода	Быстрое открытие ...AF...	Медленное открытие ...AS...
VMM205...	Rp 3/4"	резьба	500 мбар	да	233 €	318 €
VMM255...	Rp 1"	резьба	500 мбар	да	233 €	318 €
VMM325...	Rp 1¼"	резьба	500 мбар	да	400 €	468 €
VMM405...	Rp 1½"	резьба	500 мбар	да	400 €	468 €
VMM505...	Rp 2"	резьба	500 мбар	да	400 €	468 €
VMM655...	DN 65	фланец	500 мбар	да	1 123 €	1 177 €
VMM805...	DN 80	фланец	500 мбар	да	1 123 €	1 177 €

Примечания:
1.	Стоимость указана для клапанов с напряжением питания 230 VAC.
2.	Выпускаются модификации клапанов с классом защиты IP65.
3.	Выпускаются специальные версии клапанов для работы с биогазом и коксовым газом.
4.	По запросу клапаны VMM40 и VMM50 могут комплектоваться резьбовыми фланцами свободного типа.

Байпасный клапан

Модель	Размер	Монтаж на корпусе	Регулятор расхода	Открытие	Цена, с НДС
...00	---	не установлен	--	--	00 €
...10	1/2"	справа	да	быстрое	81 €
...20	1/2"	справа	да	медленное	149 €
...30	1"	справа	да	быстрое	97 €
...40	1"	справа	да	медленное	165 €
...01	1/2"	слева	да	быстрое	135 €
...02	1/2"	слева	да	медленное	203 €
...03	1"	слева	да	быстрое	152 €
...04	1"	слева	да	медленное	219 €
