Газовые фильтры модель FG - 6 бар
Описание
Фильтры FG - это фильтры, предназначенные для установки на газопроводах в соответствии с DIN 3386, имеют высокую пылеемкость, применяются для защиты оборудования от загрязнения. Корпус фильтров изготовлен из алюминиевого сплава, имеет широкий диапазон присоединительных размеров от DN 15 до DN 300.

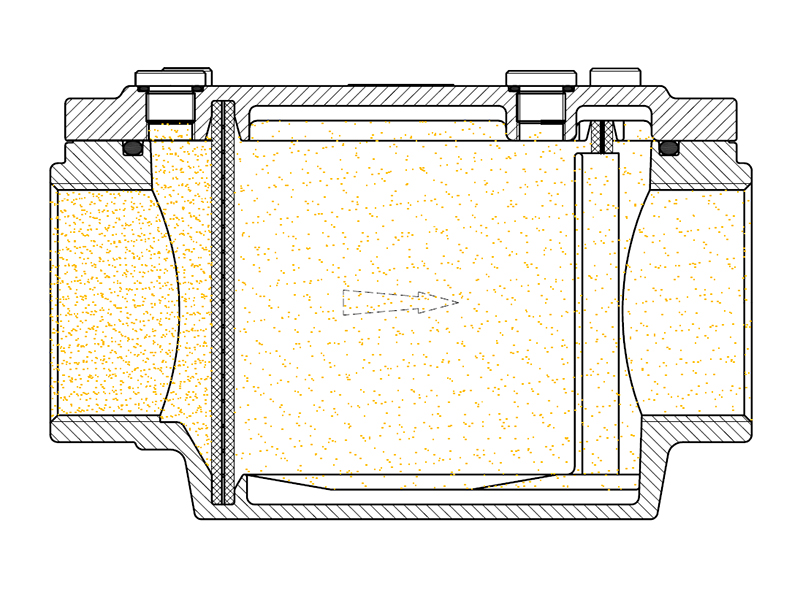

Фильтры FG могут применяться для природного газа, городского газа, сжиженного газа LPG (только газовой фазы), биогаза и воздуха. По запросу изготавливаются фильтры со специальными уплотнениями пригодными для агрессивных газов (коксовый газ COG). Фильтрующий элемент представляет собой стальной каркас, покрытый двумя слоями фильтрующего материала из полиолефиновых волокон.
Для подключения манометров или других устройств и приборов на корпусе фильтров предусмотрены отверстия с резьбой на входе и выходе (опция для резьбовых моделей).
Принцип действия и применение

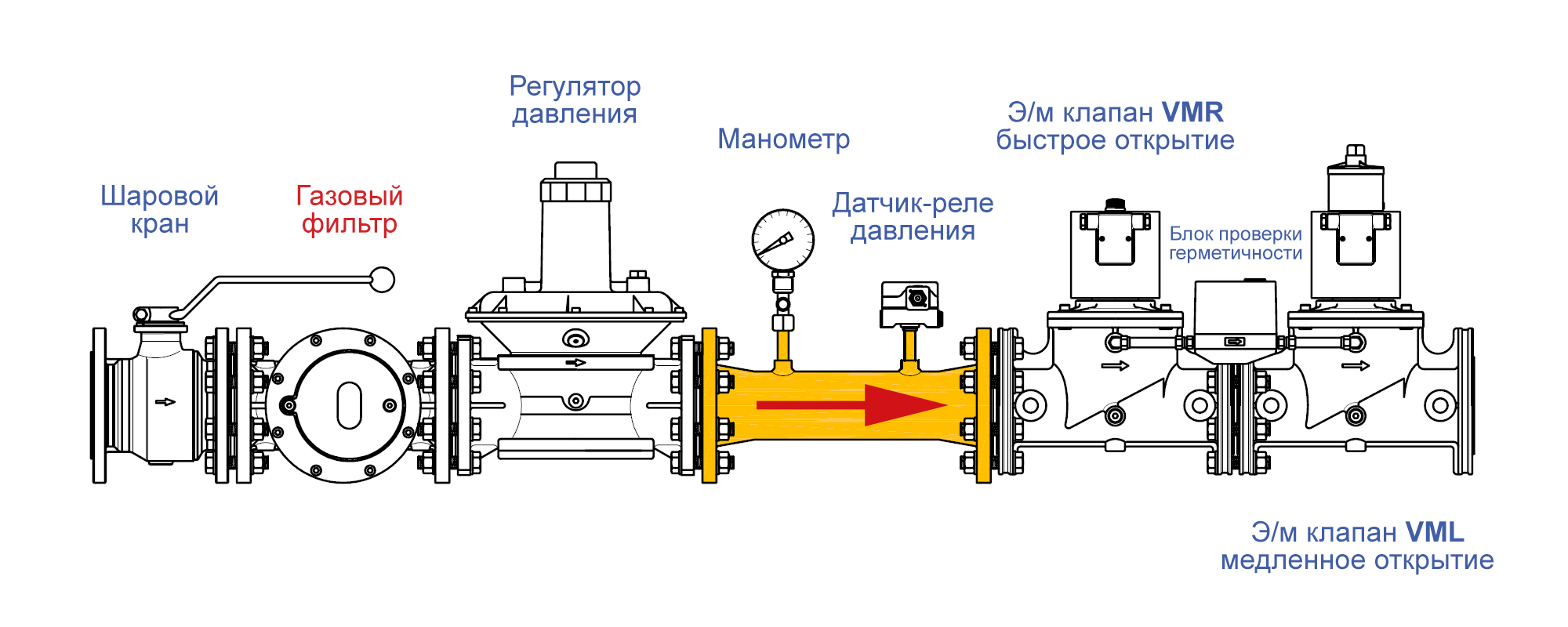

| Фильтры FG предназначены для установки на газопроводах и сетях сжатого воздуха для защиты арматуры, установленной ниже по направлению потока газа. Фильтрующий элемент, изготовленный из нетканых полипропиленовых волокон с металлическим каркасом, способен задерживать пыль и грязь с размером ≥30µm. В результате сильного загрязнения фильтр теряет свою защитную функцию. При этом увеличивается перепад давления на фильтре. В этом случае необходимо заменить фильтрующий элемент. В фильтрах FGS1-FGS2 используется сетчатый фильтрующий элемент (50µm), который можно легко промыть. |
 |
Технические данные
Техническое описание (FG-FGS-ru.pdf)
Инструкция по эксплуатации (FG-FGS[i].pdf)
Декларация о соответствии (EAC gas filters.pdf)
| Присоединение |
Внутренняя резьба ISO 7-1 от Rp 1/2" до Rp 2" |  |
| Фланцы PN16 - ISO 7005 от DN40 до DN300 | ||
| Максимальное рабочее давление |
2 бар (200 кПа) |
|
| 6 бар (600 кПа) |
||
| Температура окружающей среды |
-15°С … +60°С |
|
| Степень фильтрации |
≤50 µm FGS1, FGS2 – сетчатый фильтр. элемент | |
| ≤30 µm фильтр. элемент из полипропилена |
||
| ≤5 µm опция - фильтр. элемент из полипропилена | ||
| Класс фильтрации | G4 в соответствии с EN 779 | |
| Отверстия для измерения (если есть) |
На входе и выходе фильтра | |
| G1/8 на резьбовых моделях (кроме FGS1-FGS2) | ||
| G1/4 на фланцевых моделях |  |
|
| Монтаж |
на горизонтальных и вертикальных трубопроводах | |
| Среда |
природный газ | |
| городской газ | ||
| сжиженный газ LPG (только газообразная фаза) |
||
| др. газы семейств 1, 2, 3 |
||
| биогаз и воздух | ||
| опция – исполнение для коксового газа COG | ||
| Материалы, контактирующие с газом |
алюминиевый сплав | |
| сталь с покрытием | ||
| волокна полипропилена | ||
| нитрильный каучук (NBR) | ||
| фторэластомер (FPM) - опция |

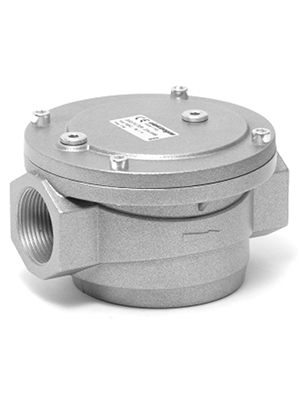

FG (резьба Rp 1/2" - Rp 2")
| Модель | Размер | Соединение | Макс. давление |
Степень фильтрации |
Отверстия на вх/.вых. |
Цена, с НДС |
|---|---|---|---|---|---|---|
| FGS1-6 | Rp 1/2" | резьба |
6 бар | сетка 50 µm |
G 1/8" |
11,05 € |
| FGS2-6 | Rp 3/4" |
резьба | 6 бар |
сетка 50 µm |
G 1/8" |
11,05 € |
| FG1-6A | Rp 1/2" |
резьба |
6 бар |
30 µm |
G 1/8" |
24,74 € |
| FG2-6A | Rp 3/4" | резьба |
6 бар |
30 µm |
G 1/8" |
24,74 € |
| FGS3-6A | Rp 1" | резьба |
6 бар |
30 µm |
G 1/8" |
24,74 € |
| FG3-6A | Rp 1" | резьба |
6 бар |
30 µm |
G 1/8" |
34,63 € |
| FG35-6A | Rp 1¼" |
резьба |
6 бар |
30 µm |
G 1/8" |
34,63 € |
| FGS4-6A | Rp 1½" |
резьба |
6 бар |
30 µm |
G 1/8" |
34,63 € |
| FG4-6A | Rp 1½" |
резьба |
6 бар |
30 µm |
G 1/8" |
60,67 € |
| FG6-6A | Rp 2" | резьба |
6 бар |
30 µm |
G 1/8" |
60,67 € |
| Примечания: | |
| 1. |
Выпускается специальная версия фильтров для биогаза и коксового газа: +10% к стоимости. |
| 2. |
Фильтры со степенью фильтрации 5 µm: +10% к стоимости. |

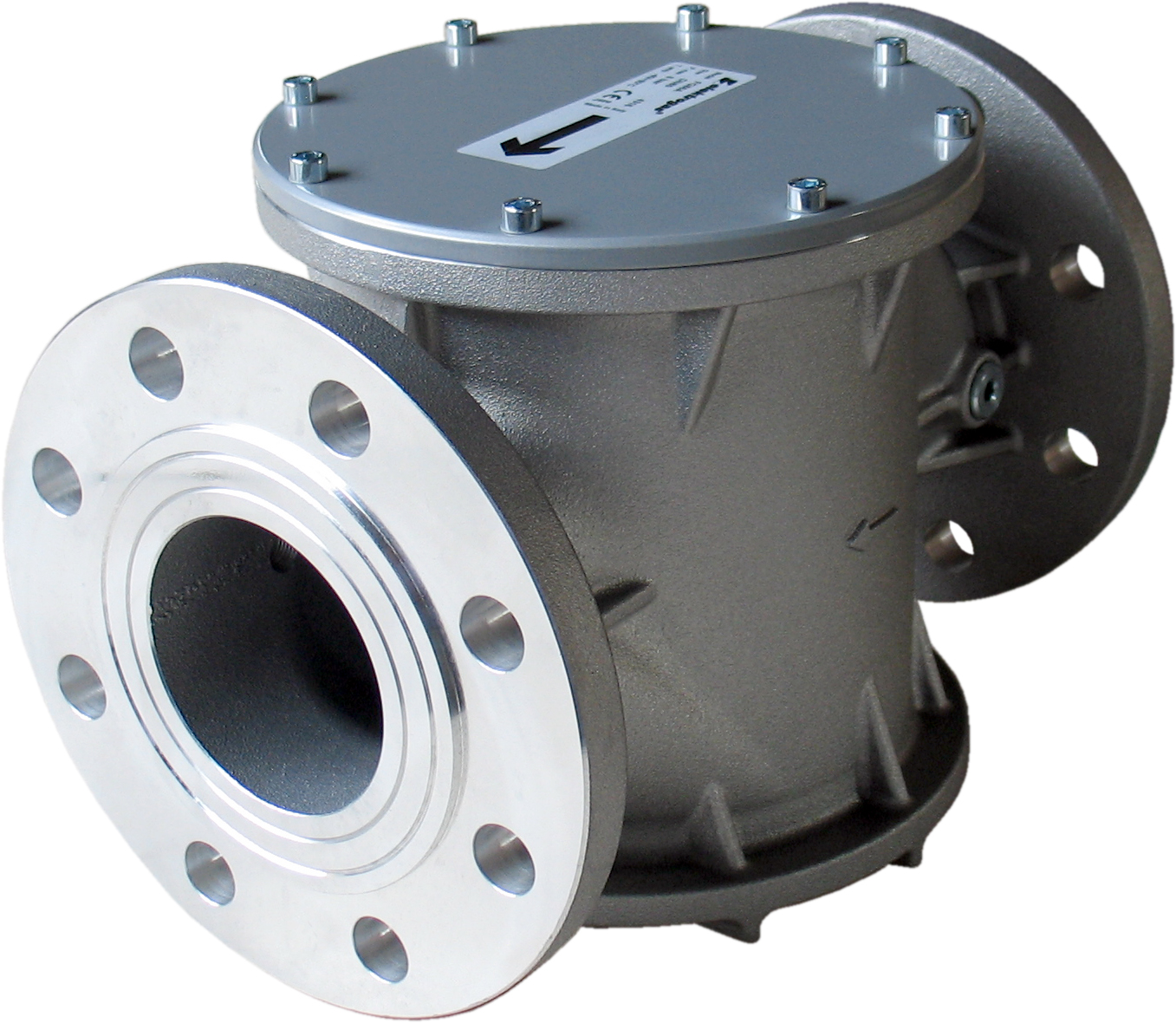

FG (фланец DN 40 - DN 300)
| Модель | Размер | Соединение | Макс. давление |
Степень фильтрации |
Отверстия на вх/.вых. |
Цена, с НДС |
|---|---|---|---|---|---|---|
| FG4-6AF3 | DN 40 | фланец |
6 бар | 30 µm | G 1/4" |
133,17 € |
| FG6-6AF4 |
DN 50 | фланец |
6 бар | 30 µm |
G 1/4" |
133,17 € |
| FG7-6A | DN 65 | фланец | 6 бар |
30 µm |
G 1/4" |
273,64 € |
| FG8-6A | DN 80 | фланец |
6 бар | 30 µm |
G 1/4" |
273,64 € |
| FG9-6A | DN 100 | фланец |
6 бар |
30 µm |
G 1/4" |
375,84 € |
| FG93-6A | DN 125 | фланец |
6 бар |
30 µm |
G 1/4" |
741,76 € |
| FG95-6A | DN 150 | фланец |
6 бар |
30 µm |
G 1/4" |
741,76 € |
| FG98-6A | DN 200 | фланец |
6 бар |
30 µm |
G 1/4" |
1 648,36 € |
| FG910-6A | DN 250 |
фланец |
6 бар |
30 µm |
G 1/4" |
2 802,21 € |
| FG912-6A | DN 300 |
фланец |
6 бар |
30 µm |
G 1/4" |
3 461,56 € |
| Примечания: | |
| 1. |
Выпускается специальная версия фильтров для биогаза и коксового газа: +10% к стоимости. |
| 2. |
Фильтры со степенью фильтрации 5 µm: +10% к стоимости. |
| 3. | На фильтрах DN 40 и DN 50 установлены резьбовые фланцы. |
