VML60 э/м клапан медленное открытие

Описание

Электромагнитные клапаны серии VML - это одноступенчатые Нормально Закрытые (при отключении электропитания такие клапаны закрываются) электромагнитные клапаны с медленным открытием. Максимальное рабочее давление - 6 бар. Клапаны этого типа применяются в качестве отсечных клапанов на вводе автоматических котельных. Главная особенность клапанов VML - наличие гидротормоза, благодаря которому клапан открывается медленно. В соответствии с требованиями EN 161 клапаны VML относятся к группе 2 класс А. Применяются для газов семейств 1, 2, 3 (EN 437) и прочих нейтральных газообразных сред. Для агрессивных газов (биогаз Biogas, коксовый газ COG) выпускаются специальные модификации.

Принцип действия и применение

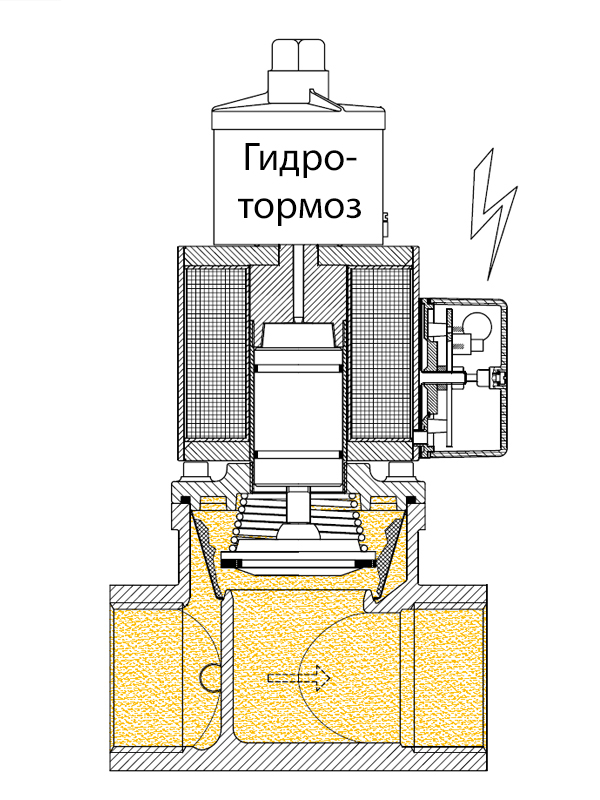

При отключенном электропитании клапан VML закрыт. Пружина прижимает тарелку клапана к седлу и перекрывает поток газа. Давление газа во входной камере дополнительно прижимает тарелку клапана к седлу. При подаче электропитания на электромагнитную катушку клапана, возникает электромагнитное поле. Под действием магнитной силы сердечник поднимается и упирается в шток гидротормоза, клапан медленно открывается. Начальную стадию быстрого открытия клапана (эта настройка используется для настройки стартового потока газа), скорость открытия клапана, а также максимальный расход газа через клапан можно регулировать. После отключения электропитания клапан под действием пружины быстро закрывается и отсекает поток газа. Обычно клапаны этого типа применяются в рампах газовых горелок для обеспечения безопасности и плавного розжига.

Технические данные

Техническое описание (VML en.pdf)
Инструкция по эксплуатации (VML [i].pdf)
Декларация о соответствии (EAC gas valves.pdf)

Присоединение	Внутренняя резьба ISO 7-1 от Rp 3/8" до Rp 2"
Присоединение	Фланцы PN16 - ISO 7005 от DN40 до DN80
Напряжение питания	230 VAC 50/60 Гц
Напряжение питания	110 VAC 50/60 Гц
Допуск по напряжению	-15% … +10%
Температура окружающей среды	-15°С … +60°С
Максимальное рабочее давление	6 бар (600 кПа)
Время закрытия	< 1 секунды
Время открытия	зависит от настройки
Фильтр (кроме латунных моделей)	600 мкм
Класс защиты	IP54 (EN60529)
Кабельный ввод	М20 х 1,5 для клеммной коробки
Кабельный ввод	PG 9 для штекера
Сечение провода	2,5 мм² макс.
Класс электрозащиты	Класс I (EN 60335-1)
Изоляция обмотки катушки	Класс H (200°С)
Термоустойчивость катушки	Класс F (155°С)
Материалы контактирующие с газом	Алюминиевый сплав
	Латунь
	Нержавеющая сталь
	Сталь с покрытием
	Анаэробный герметик
	Нитрильный каучук (NBR)
	Фторэластомер (FPM)
	Политетрафторэтилен (PTFE)

VML (резьба Rp 1/2" - Rp 2")

Модель	Размер	Соединение	Макс. давление	Регулятор расхода	Расход воздуха при ΔP=1 мбар	Монтажная длина, мм	Вес, кг	Цена, с НДС
VML1-60	Rp 1/2"	резьба	6 бар	да	4,3 м³/ч	77	1,8	206 €
VML2-60	Rp 3/4"	резьба	6 бар	да	8,5 м³/ч	96	2,7	253 €
VML3-60	Rp 1"	резьба	6 бар	да	10 м³/ч	96	2,7	264 €
VML35-60	Rp 1¼"	резьба	6 бар	да	20 м³/ч	153	6,2	358 €
VML4-60	Rp 1½"	резьба	6 бар	да	26 м³/ч	153	6,2	365 €
VML6-60	Rp 2"	резьба	6 бар	да	35 м³/ч	156	6,5	481 €

Примечания:
1.	Стоимость указана для клапанов с напряжением питания 230 VAC.
2.	Все резьбовые клапаны имеют отверстия G1/4" на левой и правой стороне для измерения давления во входной камере. Дополнительные 2 отверстия G1/4" в выходной камере возможны по запросу для клапанов размером 1¼", 1½", 2".
3.	По запросу клапаны размером от 3/4" до 2" выпускаются с отверстием G1/8" в нижней части корпуса для подключения датчика положения.
4.	Выпускаются модификации клапанов с классом защиты IP65.
5.	Любой клапан можно заказать во взрывозащищенном исполнении для использования в Зонах 2 и 22 в соответствии с Директивой 94/9/EC (ATEX).
6.	Выпускаются специальные версии клапанов для работы с биогазом и коксовым газом.

VML (фланец DN 40 - DN 80)

Модель	Размер	Соединение	Макс. давление	Регулятор расхода	Расход воздуха при ΔP=1 мбар	Монтажная длина, мм	Вес, кг	Цена, с НДС
VML4-60 F	DN 40	фланец²	6 бар	да	26 м³/ч	193	7,6	420 €
VML6-60 F	DN 50	фланец²	6 бар	да	35 м³/ч	196	8,3	537 €
VML7-60	DN 65	фланец	6 бар	да	58 м³/ч	305	14,5	1 073 €
VML8-80	DN 80	фланец	6 бар	да	70 м³/ч	305	14,5	1 358 €

Примечания:
1.	Стоимость указана для клапанов с напряжением питания 230 VAC.
2.	Резьбовая модель клапана с установленными резьбовыми фланцами. Резьбовые фланцы свободного типа.
3.	Фланцевые клапаны DN 65 - DN 80 имеют отверстия G1/4" на левой и правой стороне для измерения давления во входной и выходной камерах.
4.	Фланцевые клапаны DN 65 - DN 80 имеют отверстие G1/8" в нижней части корпуса для подключения датчика положения.
5.	Выпускаются модификации клапанов с классом защиты IP65.
6.	Любой клапан можно заказать во взрывозащищенном исполнении для использования в Зонах 2 и 22 в соответствии с Директивой 94/9/EC (ATEX).
7.	Выпускаются специальные версии клапанов для работы с биогазом и коксовым газом.
