Электромагнитные клапаны
VMR э/м клапан быстрое открытие
Описание
Электромагнитные клапаны серии VMR - это одноступенчатые Нормально Закрытые (при отключении электропитания такие клапаны закрываются) электромагнитные клапаны с быстрым открытием. Клапаны этого типа применяются в качестве автоматических отсечных клапанов в рампах газовых горелок и газопоршневых агрегатов. В соответствии с требованиями EN 161 клапаны VMR относятся к группе 2 класс А. Применяются для газов семейств 1, 2, 3 (EN 437) и прочих нейтральных газообразных сред. Для агрессивных газов (биогаз Biogas, коксовый газ COG) выпускаются специальные модификации.
Принцип действия и применение

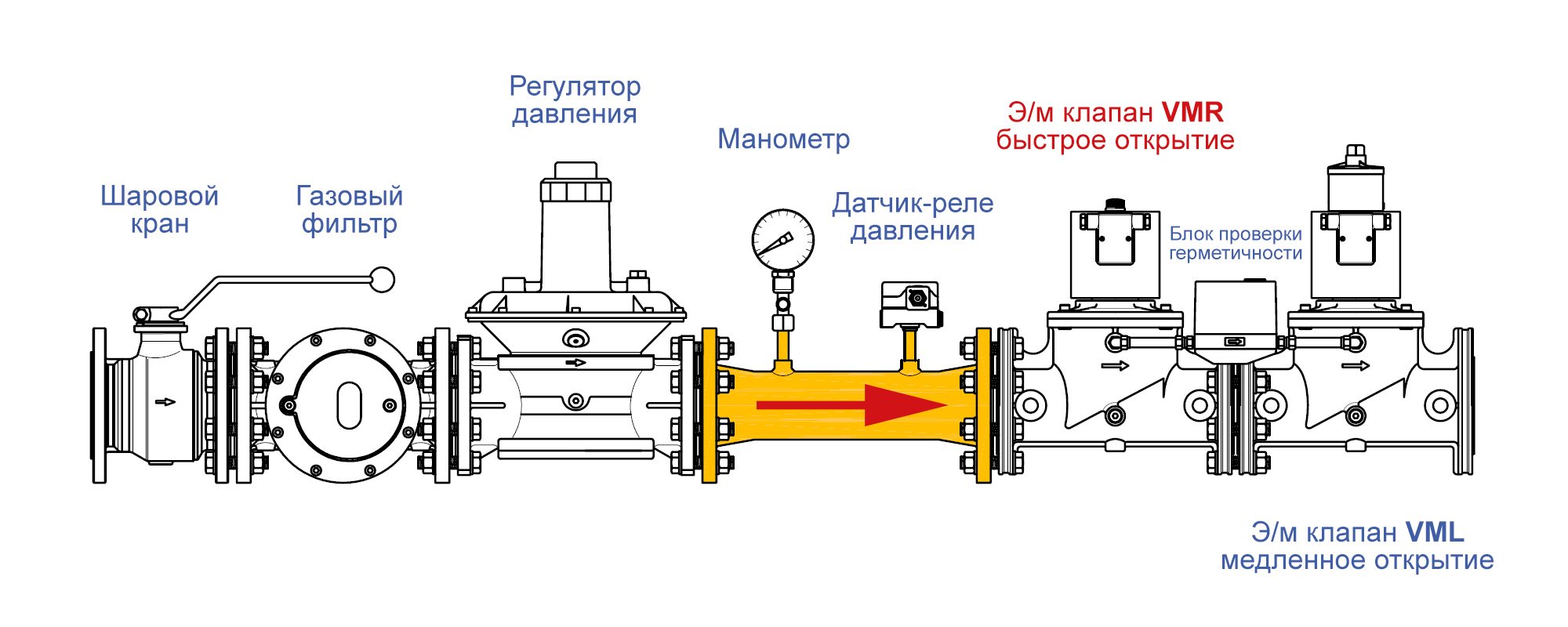

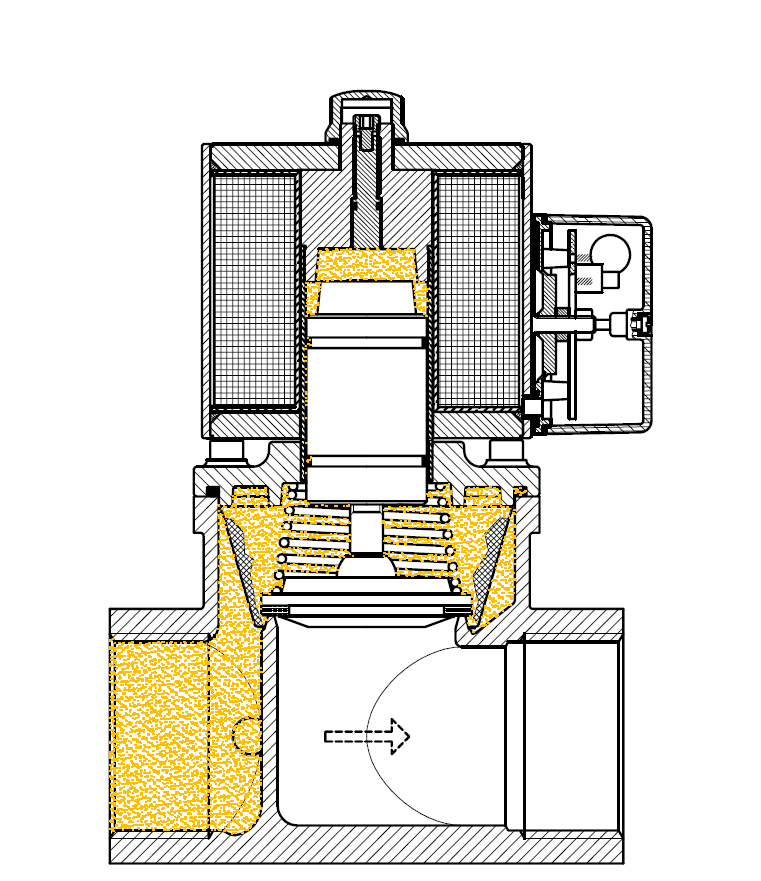

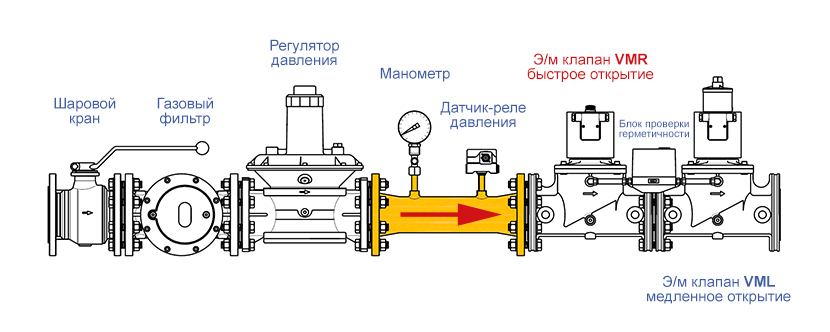

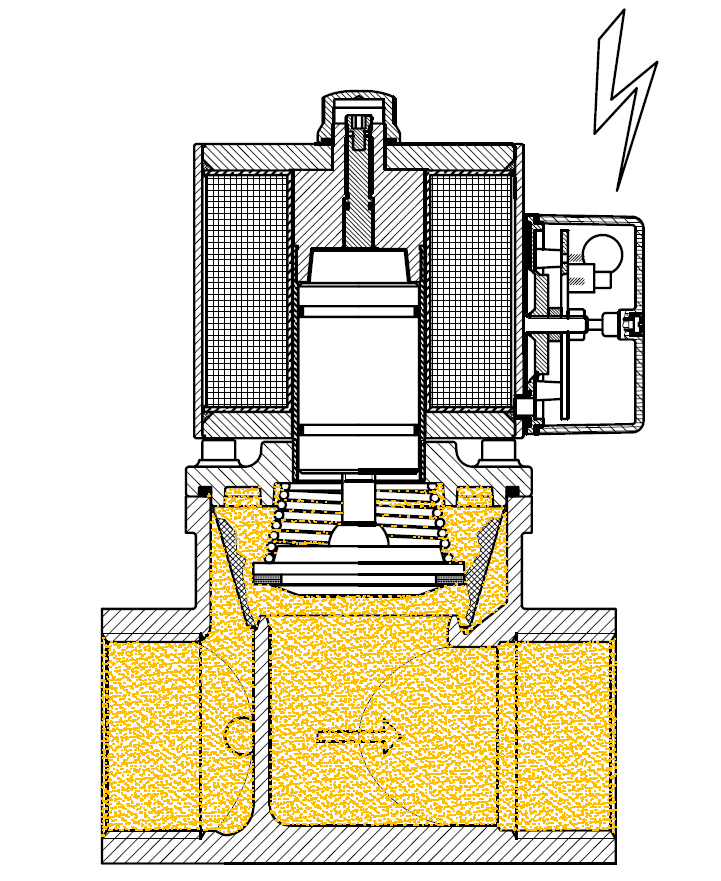

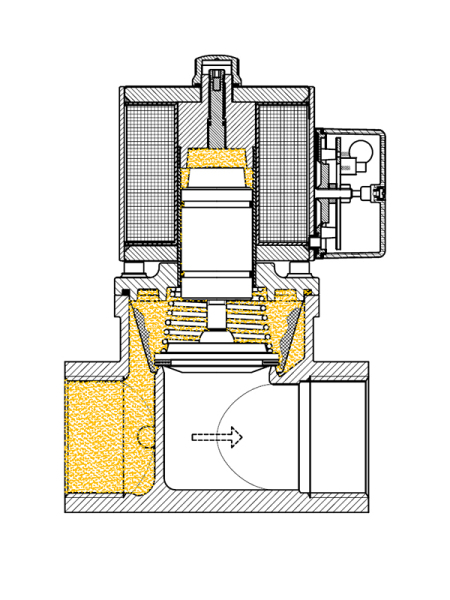

| При отключенном электропитании клапан VMR закрыт. Пружина прижимает тарелку клапана к седлу и перекрывает поток газа. Давление газа во входной камере дополнительно прижимает тарелку клапана к седлу. При подаче электропитания на электромагнитную катушку клапана, возникает электромагнитное поле. Под действием магнитной силы сердечник поднимается и клапан быстро открывается. Поток газа можно ограничить с помощью регулировочного винта в верхней части катушки (см. инструкцию по эксплуатации). После отключения электропитания клапан под действием пружины быстро закрывается и отсекает поток газа. Обычно клапаны этого типа применяются в газовых рампах промышленных установок и газовых горелок для обеспечения безопасности. |
 |
 |
Технические данные
Техническое описание (VMR en.pdf)
Инструкция по эксплуатации (VMR [i].pdf)
Декларация о соответствии (EAC gas valves.pdf)
| Присоединение |
Внутренняя резьба ISO 7-1 от Rp 1/4" до Rp 2" |  |
| Фланцы PN16 - ISO 7005 от DN40 до DN150 | ||
| Напряжение питания |
230 VAC 50/60 Гц | |
| 110 VAC 50/60 Гц | ||
| 24 VAC/DC | ||
| 12 VAC/DC | ||
| Допуск по напряжению | -15% … +10% | |
| Температура окружающей среды | -15°С … +60°С | |
| Максимальное рабочее
давление |
200 мбар (20 кПа) | |
| 360 мбар (36 кПа) | ||
| 500 мбар (50 кПа) | ||
| 6 бар (600 кПа) | ||
| Время закрытия | < 1 секунды | |
| Время открытия | < 1 секунды | |
| Фильтр (кроме латунных моделей) | 600 мкм | |
| Класс защиты | IP54 (EN60529) |  |
| Кабельный ввод |
М20 х 1,5 для клеммной коробки | |
| PG 9 для штекера | ||
| Сечение провода | 2,5 мм2 макс. | |
| Класс электрозащиты | Класс I (EN 60335-1) | |
| Изоляция обмотки катушки | Класс H (200°С) | |
| Термоустойчивость катушки | Класс F (155°С) | |
| Материалы
контактирующие с газом |
Алюминиевый сплав | |
| Латунь | ||
| Нержавеющая сталь | ||
| Сталь с покрытием | ||
| Анаэробный герметик | ||
| Нитрильный каучук (NBR) | ||
| Фторэластомер (FPM) | ||
| Политетрафторэтилен (PTFE) |

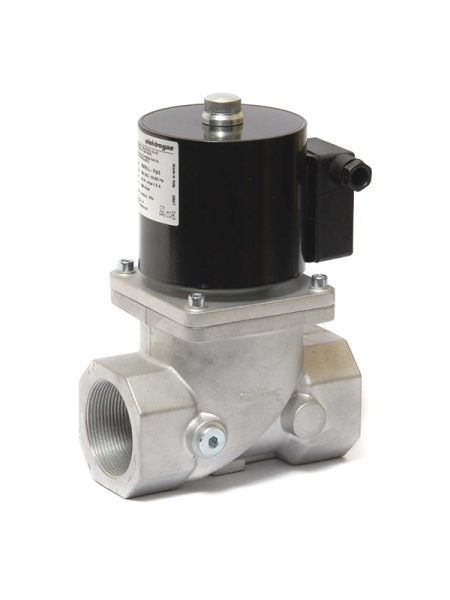

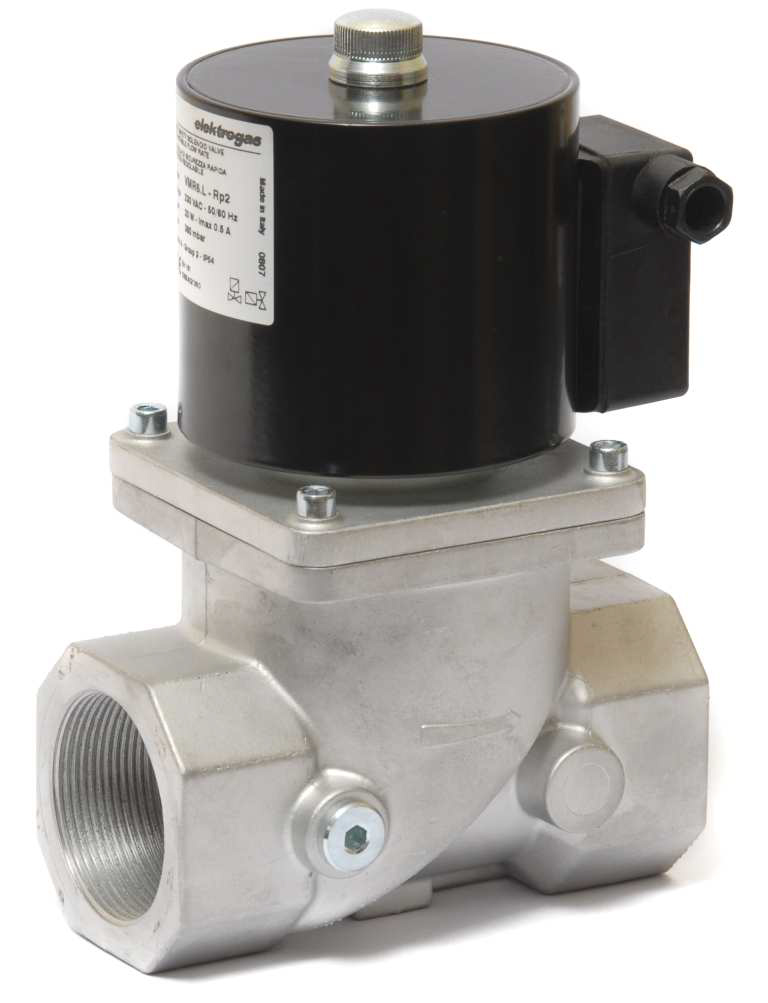

VMR (резьба Rp 1/2" - Rp 2")
| Модель | Размер | Соединение | Макс. давление |
Регулятор расхода |
Расход воздуха при ΔP=1 мбар |
Монтажная длина, мм |
Вес, кг |
Цена, с НДС |
|---|---|---|---|---|---|---|---|---|
| VMR1-2 | Rp 1/2" | резьба | 200 мбар | да | 4,3 м3/ч | 77 | 1,4 | 59 € |
| VMR2-2 |
Rp 3/4" | резьба | 200 мбар | да | 8,5 м3/ч | 96 | 2,5 | 91 € |
| VMR3-2 | Rp 1" | резьба |
200 мбар |
да | 10 м3/ч | 96 | 2,5 | 94 € |
| VMR35-2 |
Rp 1¼" | резьба | 200 мбар | да |
20 м3/ч | 153 | 5,7 | 149 € |
| VMR4-2 |
Rp 1½" | резьба | 200 мбар |
да | 26 м3/ч | 153 | 5,7 | 153 € |
| VMR6-2 | Rp 2" | резьба | 200 мбар | да | 35 м3/ч | 156 | 6,0 | 258 € |
| VMR1-5 |
Rp 1/2" | резьба |
500 мбар |
да |
4,3 м3/ч | 77 | 1,4 |
82 € |
| VMR2-5 |
Rp 3/4" | резьба |
500 мбар |
да | 8,5 м3/ч |
96 | 2,5 |
99 € |
| VMR3-5 |
Rp 1" | резьба |
500 мбар |
да |
10 м3/ч |
96 | 2,5 |
101 € |
| VMR35-5 |
Rp 1¼" | резьба |
500 мбар |
да |
20 м3/ч |
153 |
5,7 | 161 € |
| VMR4-5 | Rp 1½" | резьба |
500 мбар | да | 26 м3/ч |
153 | 5,7 | 165 € |
| VMR6-5 | Rp 2" | резьба |
500 мбар | да | 35 м3/ч |
156 | 6,0 | 279 € |
| Примечания: | |
| 1. |
Стоимость указана для клапанов с напряжением питания 230 VAC. |
| 2. |
Все резьбовые клапаны (кроме моделей из латуни) имеют отверстия G1/4" на левой и правой стороне для измерения давления во входной камере. Дополнительные 2 отверстия G1/4" в выходной камере возможны по запросу для клапанов размером 1¼", 1½", 2". |
| 3. |
По запросу клапаны размером от 3/4" до 2" выпускаются с отверстием G1/8" в нижней части корпуса для подключения датчика положения. |
| 4. |
Выпускаются модификации клапанов с классом защиты IP65. |
| 5. |
Любой клапан можно заказать во взрывозащищенном исполнении для использования в Зонах 2 и 22 в соответствии с Директивой 94/9/EC (ATEX). |
| 6. | Выпускаются специальные версии клапанов для работы с биогазом и коксовым газом. |

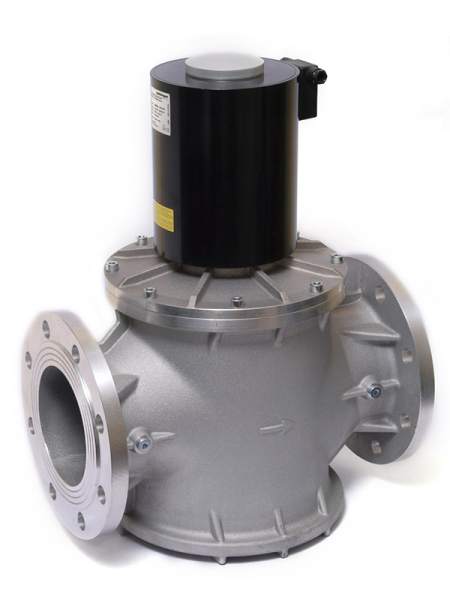

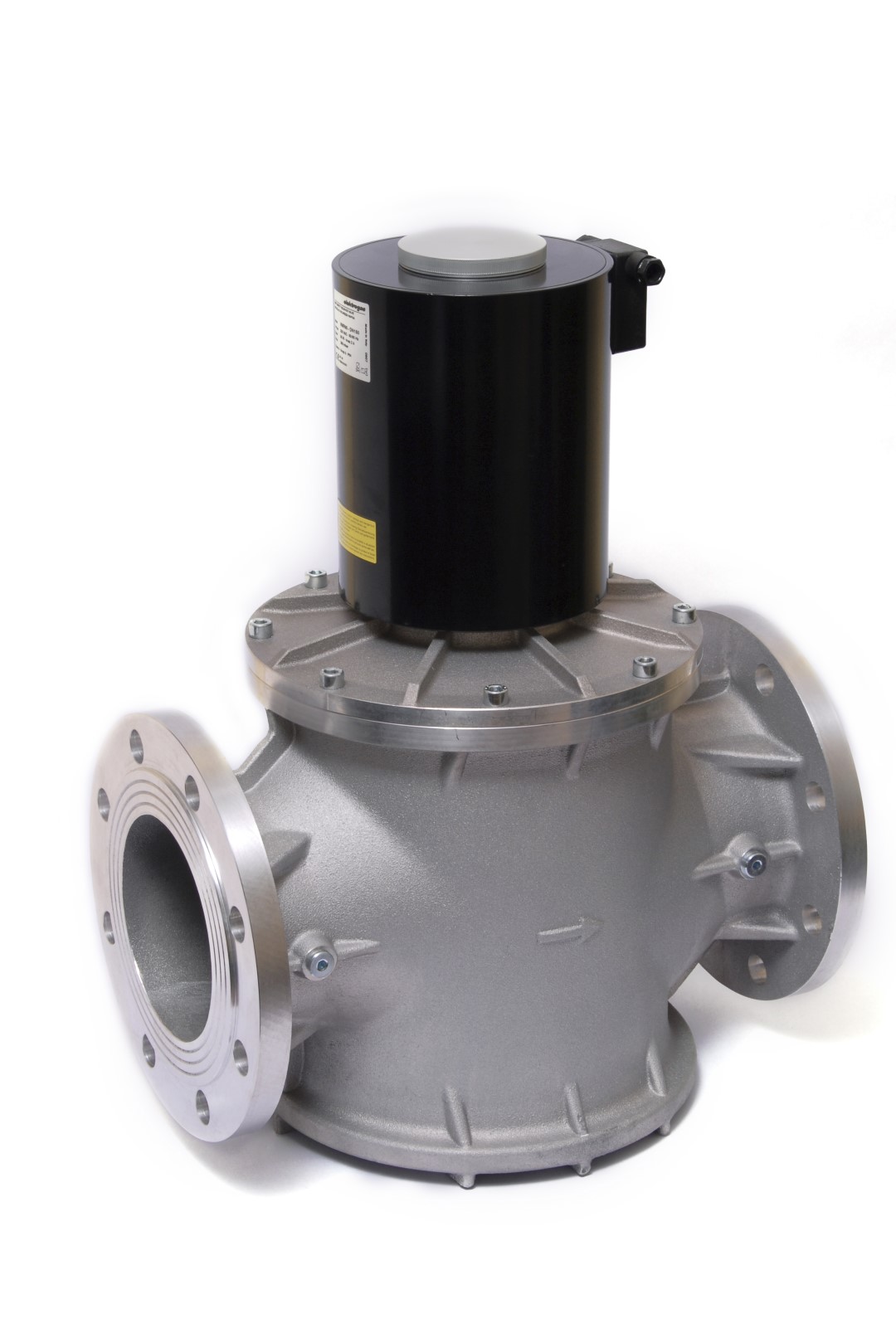

VMR (фланец DN 40 - DN 150)
| Модель | Размер | Соединение | Макс. давление |
Регулятор расхода |
Расход воздуха при ΔP=1 мбар |
Монтажная длина, мм |
Вес, кг |
Цена, с НДС |
|---|---|---|---|---|---|---|---|---|
| VMR4-2 F | DN 40 | фланец² | 200 мбар | да | 26 м3/ч | 193 | 7,1 | 208 € |
| VMR6-2 F |
DN 50 | фланец² | 200 мбар | да | 35 м3/ч | 196 | 7,8 | 313 € |
| VMR7-2 | DN 65 | фланец | 200 мбар |
да | 58 м3/ч | 305 | 14 | 580 € |
| VMR8-2 |
DN 80 | фланец | 200 мбар | да |
70 м3/ч | 305 | 14 | 724 € |
| VMR9-2 |
DN 100 | фланец | 200 мбар |
нет | 130 м3/ч | 350 | 33 | 1 126 € |
| VMR93-2 | DN 125 | фланец | 200 мбар | нет | 220 м3/ч | 460 | 58 | 2 196 € |
| VMR95-2 | DN 150 | фланец | 200 мбар | нет | 280 м3/ч | 460 | 60 | 2 346 € |
| VMR4-5 F |
DN 40 | фланец² |
500 мбар |
да | 26 м3/ч |
193 | 7,1 |
221 € |
| VMR6-5 F |
DN 50 | фланец² |
500 мбар |
да |
35 м3/ч |
196 | 7,8 |
334 € |
| VMR7-3 |
DN 65 | фланец |
360 мбар |
да |
58 м3/ч |
305 | 14 | 694 € |
| VMR8-3 | DN 80 | фланец |
360 мбар | да | 70 м3/ч |
305 | 14 | 866 € |
| VMR9-3 | DN 100 | фланец |
360 мбар | нет | 130 м3/ч |
350 | 33 | 1 349 € |
| VMR93-3 | DN 125 | фланец | 360 мбар | нет | 220 м3/ч | 460 | 58 | 2 346 € |
| VMR95-3 | DN 150 | фланец | 360 мбар | нет | 280 м3/ч | 460 | 60 | 2 497 € |
| Примечания: | |
| 1. |
Стоимость указана для клапанов с напряжением питания 230 VAC. |
| 2. | Резьбовая модель клапана с установленными резьбовыми фланцами. Резьбовые фланцы свободного типа. |
| 3. |
Фланцевые клапаны DN 65 - DN 150 имеют отверстия G1/4" на левой и правой стороне для измерения давления во входной и выходной камерах. |
| 4. |
Фланцевые клапаны DN 65 - DN 150 имеют отверстие G1/8" в нижней части корпуса для подключения датчика положения. |
| 5. |
Выпускаются модификации клапанов с классом защиты IP65. |
| 6. |
Любой клапан можно заказать во взрывозащищенном исполнении для использования в Зонах 2 и 22 в соответствии с Директивой 94/9/EC (ATEX). |
| 7. | Выпускаются специальные версии клапанов для работы с биогазом и коксовым газом. |
Таблица выбора напряжения питания
| Модель | Размер | VMR.-2 (200 мбар) |
VMR.-3 (360 мбар) |
VMR.-5 (500 мбар) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230 В | 110 В | 24 В | 12 В | 230 В | 110 В | 24 В | 12 В | 230 В | 110 В | 24 В | 12 В | ||
| VMR1 |
Rp 1/2" |
+ | + | + | + | + | + | ||||||
| VMR2 |
Rp 3/4" |
+ | + | + | + | + | + | ||||||
| VMR3 | Rp 1" |
+ | + | + | + | + | + | ||||||
| VMR35 |
Rp 1¼" |
+ | + | + | + | + | + | ||||||
| VMR4 |
Rp 1½" |
+ | + | + | + | + | + | ||||||
| VMR6 |
Rp 2" |
+ | + | + | + | + | + | ||||||
| VMR4F |
DN 40 | + | + | + | + | + | + | ||||||
| VMR6F |
DN 50 | + | + | + | + | + | + | ||||||
| VMR7 |
DN 65 | + | + | + | + | + | |||||||
| VMR8 |
DN 80 | + | + | + | + | + | |||||||
| VMR9 |
DN 100 | + | + | +¹ | + | + | |||||||
| VMR93 |
DN 125 | + | + | + | + | ||||||||
| VMR95 |
DN 150 | + | + | + | + | ||||||||
| Примечания: | |
| 1. |
клапан класса В |
