Электромагнитные клапаны
Описание
Двойной электромагнитный клапан DMV представляет собой 2 электромагнитных клапана класса А объединенных в одном корпусе. В клапанах серии ECO применяются электромагнитные катушки с пониженным энергопотреблением. Использование двойных седел обеспечивает очень высокую пропускную способность. Двойные э/м клапаны DUNGS имеют небольшие монтажные размеры, малый вес и высокую надежность. Выпускаются 2 модификации с медленным и быстрым открытием второго клапана.
Применение
Двойные электромагнитные клапаны DUNGS специально разрабатывались для применения в газовых рампах горелок и газопоршневых агрегатов (ГПА). Это позволило резко снизить габаритные размеры газовой рампы. На корпусе двойного клапана предусмотрены места для установки датчиков-реле давления, блока проверки герметичности, сбросного и запального э/м клапанов. В России двойные э/м клапаны применяются для технического перевооружения старых котлов ДКВР и ПТВМ. Клапаны DUNGS применяются для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Техническое описание (257083.pdf)
Инструкция по эксплуатации (254269.pdf)
Прайс-лист 2016

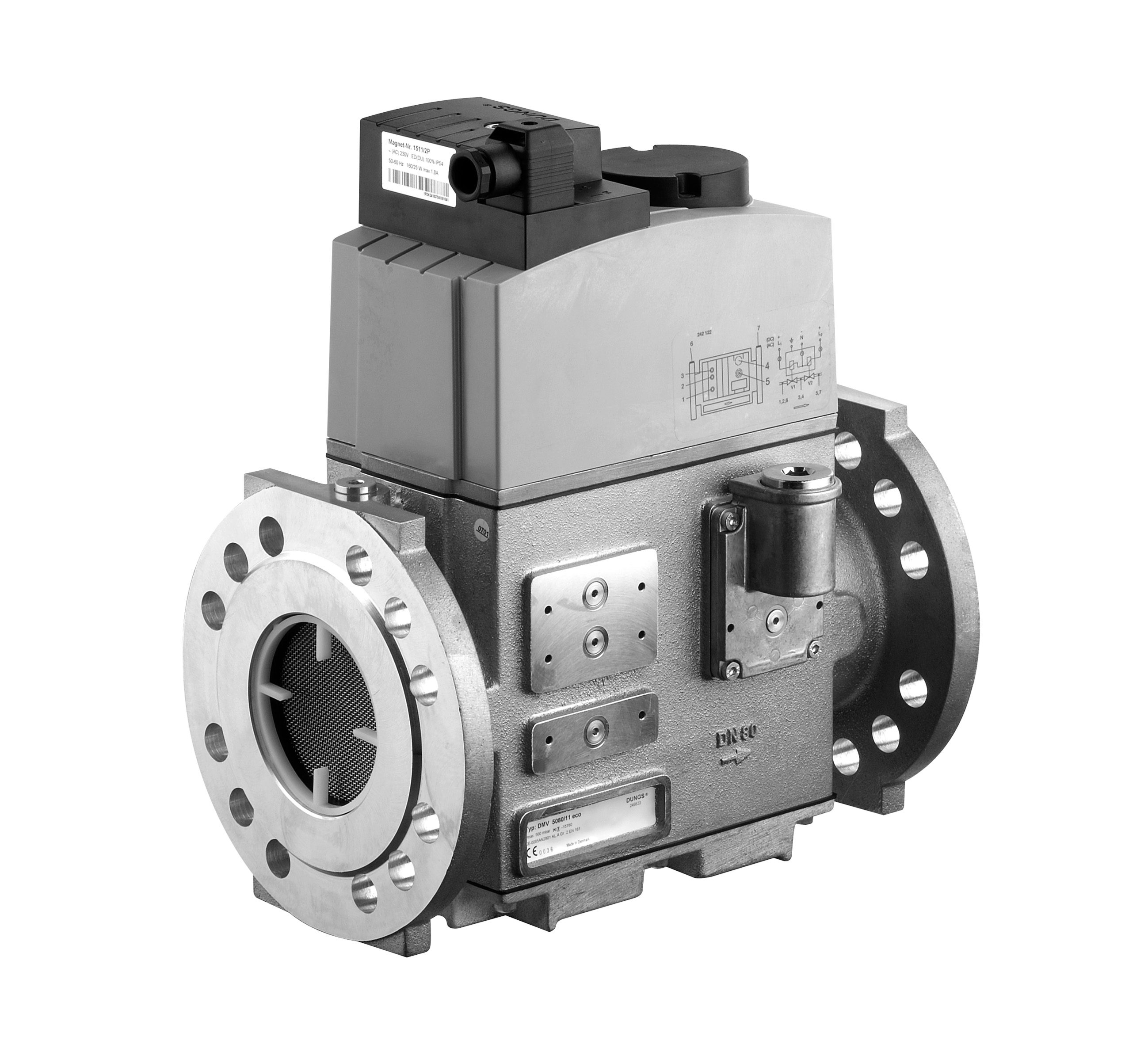

DMV-DLE 5080/11 eco
D | = | Doppel | --- | двойной |
M | = | Magnet | --- | электромагнитный |
V | = | Ventil | --- | клапан |
D | = | регулятор расхода газа |
--- | на клапане V1 |
L | = | медленное открытие | --- | клапана V2 |
E | = | регулировка скорости открытия | --- | на клапане V2 |
5 | = | максимальное рабочее давление | --- | 500 мбар |
080 | = | размер корпуса | --- | DN 80 |
11 eco | = | серия | --- | с пониженным энергопотреблением |
Модель | Артикул | Присоединение | Время открытия |
Сбросной фланец, G |
Макс. давление |
Частота вкл/час |
Модель катушки |
Цена, без НДС |
---|---|---|---|---|---|---|---|---|
DMV 525/11 eco |
256139 | Rp 2" (DN 50) | <1 сек |
3/4" |
500 мбар |
60 | 1411/2P | 72 520 ₽ |
DMV 5065/11 eco |
256293 | DN 65 | <1 сек |
3/4" |
500 мбар |
60 | 1411/2P | 96 040 ₽ |
DMV 5080/11 eco |
256356 | DN 80 | <1 сек |
3/4" |
500 мбар |
60 | 1511/2P | 135 860 ₽ |
DMV 5100/11 eco |
249774 | DN 100 | <1 сек |
3/4" |
500 мбар |
60 | 1611/2P | 181 300 ₽ |
DMV 5125/11 eco |
250465 | DN 125 | <1 сек |
3/4" |
500 мбар |
60 | 1711/2P | 260 990 ₽ |
DMV-D 525/11 eco | 256151 | Rp 2" (DN 50) |
<1 сек | 3/4" | 500 мбар | 60 | 1411/2P | 78 040 ₽ |
DMV-D 5065/11 eco |
256296 | DN 65 |
<1 сек | 3/4" | 500 мбар | 60 | 1411/2P | 98 980 ₽ |
DMV-D 5080/11 eco | 256357 | DN 80 |
<1 сек |
3/4" | 500 мбар | 60 | 1511/2P | 141 310 ₽ |
DMV-D 5100/11 eco |
253459 | DN 100 |
<1 сек |
3/4" |
500 мбар | 60 | 1611/2P | 186 940 ₽ |
DMV-D 5125/11 eco |
253461 | DN 125 |
<1 сек |
3/4" | 500 мбар | 60 | 1711/2P | 266 380 ₽ |
DMV-DLE 525/11 eco | 256172 | Rp 2" (DN 50) |
около 20 сек | 3/4" |
500 мбар | 20 |
1411/2PL |
85 450 ₽ |
DMV-DLE 5065/11 eco |
256297 | DN 65 |
около 20 сек |
3/4" |
500 мбар | 20 |
1411/2PL |
103 760 ₽ |
DMV-DLE 5080/11 eco |
256358 | DN 80 |
около 20 сек |
3/4" |
500 мбар | 20 |
1511/2PL |
146 820 ₽ |
DMV-DLE 5100/11 eco |
256458 | DN 100 |
около 20 сек |
3/4" |
500 мбар | 20 |
1611/2PL |
192 450 ₽ |
DMV-DLE 5125/11 eco |
256459 | DN 125 |
около 20 сек |
3/4" |
500 мбар | 20 |
1711/2PL | 271 950 ₽ |
Примечания: | |
1. |
артикулы указаны для клапанов с напряжением питания 230 VAC. Выпускаются клапаны с напряжением питания 24 VDC и 110-120 VAC. |
2. | резьбовые фланцы приобретаются отдельно. |
3. |
время открытия клапана с гидротормозом (версия DMV-DLE) зависит от температуры и настройки скоростного подъема. Время открытия 20 секунд соответствует температуре +20 град. С без быстрого подъема. |
4. |
клапаны серии ECO поставляются в комплекте с установленным сбросным фланцем. Сбросной фланец позволяет присоединять газопровод безопасности или запальную линию горелки к межклапанному пространству. |
5. |
количество вкл/час зависит от настройки времени открытия клапана V2. |
Преимущества двойных электромагнитных клапанов DMV.../11 eco
Двойные э/м клапаны серии ECO используются в основном в рампах газовых горелок (например в рампах газовых горелок OILON) и газопоршневых агрегатов. Основные преимущества и особенности:
1. |
Клапан имеет очень компактную конструкцию. Монтажная длина клапана DN=125 мм составляет 400 мм, а вес 32 кг. |
|
2. | Клапан может монтироваться на горизонтальных и вертикальных трубопроводах. | |
3. | Клапан имеет модификацию с медленным открытием, это позволяет обеспечить плавный розжиг горелки. | |
4. | Клапаны V1 и V2 имеют двойные седла, за счет этого достигается очень высокая пропускная способность. | |
5. |
На корпус клапана могут монтироваться дополнительные устройства: датчики-реле мин/макс давления, блок проверки герметичности, клапан запальной линии или Н.О. клапан газопровода безопасности. | |
6. | С помощью встроенного регулятора расхода можно легко и быстро выполнить настройку. |
Как подобрать двойной э/м клапан DMV.../11 eco
Подбор двойного э/м клапана DMV лучше доверить специалистам нашей компании. Отдельно двойной э/м клапан подбирается редко, обычно решается комплексная задача подбора всей газовой рампы. При подборе клапана учитываются ограничения по максимальной скорости потока и максимально допустимым потерям давления.
Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!
Основной причиной выхода клапанов DMV.../11 eco из строя является грязь. В результате попадания частиц на седло клапана происходит повреждение зеркала или уплотнения тарелки. Это приводит к потере герметичности 1-го или 2-го клапана. В этом случае клапан подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки.
Также распространенным случаем является повреждение э/м катушек или платы выпрямителя клапана. В этом случае возможна замена э/м катушки (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или отдельно платы выпрямителя.
Поломка гидротормоза обычно сопровождается течью масла. Меняется отдельно.
ООО "ИТЕГРА" предлагает воспользоваться услугой диагностики оборудования DUNGS. По результатам диагностики выдается заключение с указанием неисправности и рекомендациями по дальнейшей эксплуатации.
Для подбора запасных частей обращайтесь к нашим специалистам.
Для установки двойного э/м клапана DMV.../11 eco вам могут потребоваться:
1. Штекер для электроподключения - артикул 210319.
2. Датчик положения клапана (концевой контакт) - артикул 211202.
3. Резьбовые фланцы для клапана DMV 525/11 eco - артикул 215384 (фланец с резьбовой пробкой) или артикул 225531(фланец с ниппелем для измерения давления).
