Монтажный набор для датчиков DUNGS

Описание

Датчики-реле давления DUNGS GW...A6, LGW...A4, UB...A4, NB...A4, GGW...A4, GW...A4 HP для установки на газопровод имеют внутреннюю резьбу G1/4" (трубная цилиндрическая резьба). Приварные бобышки обычно имеют внутреннюю резьбу G1/2", поэтому при монтаже датчиков-реле используются переходники. Найти качественный переходник в последнее время довольно сложно. Монтажный набор ООО "ИТЕГРА" состоит из переходника G1/2"xG1/4" из нержавеющей стали специальной формы, двух уплотнительных колец и анаэробного герметика. Размер уплотнительного кольца специально подобран под буртик на датчиках DUNGS. Анаэробный герметик позволяет быстро и качественно монтировать переходник в любую бобышку G1/2".

Монтажный набор для датчиков-реле давления DUNGS

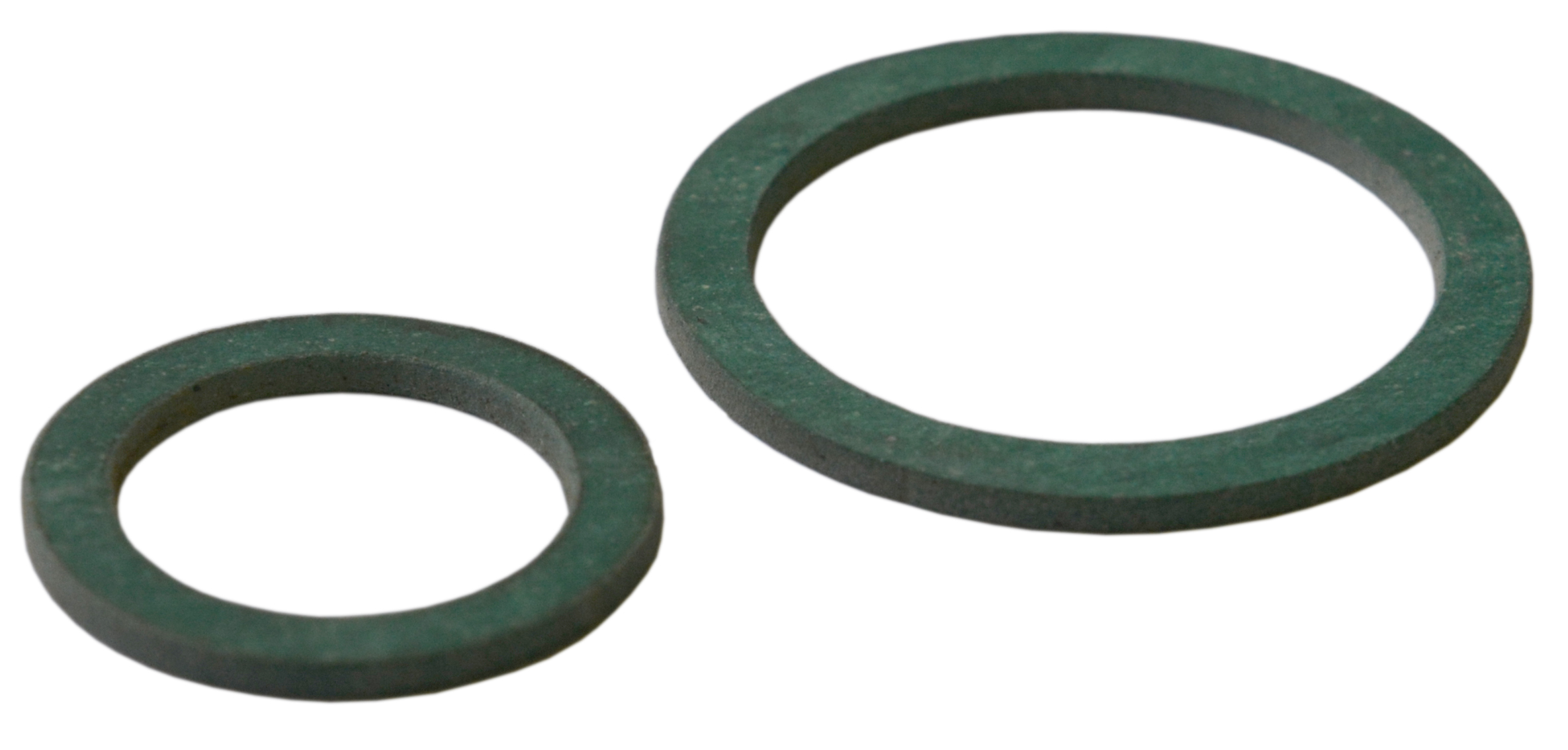

Уплотнительные кольца:
Изготовлены из безасбестового паронита ВАТИ-22 толщиной 1,5 мм. Прокладки изготовлены на современном оборудовании, имеют ровные края. Диаметр малого кольца соответствует диаметру уплотнительной поверхности датчиков DUNGS. Характеристики материала ВАТИ-22 (infolist_vati-22.pdf).

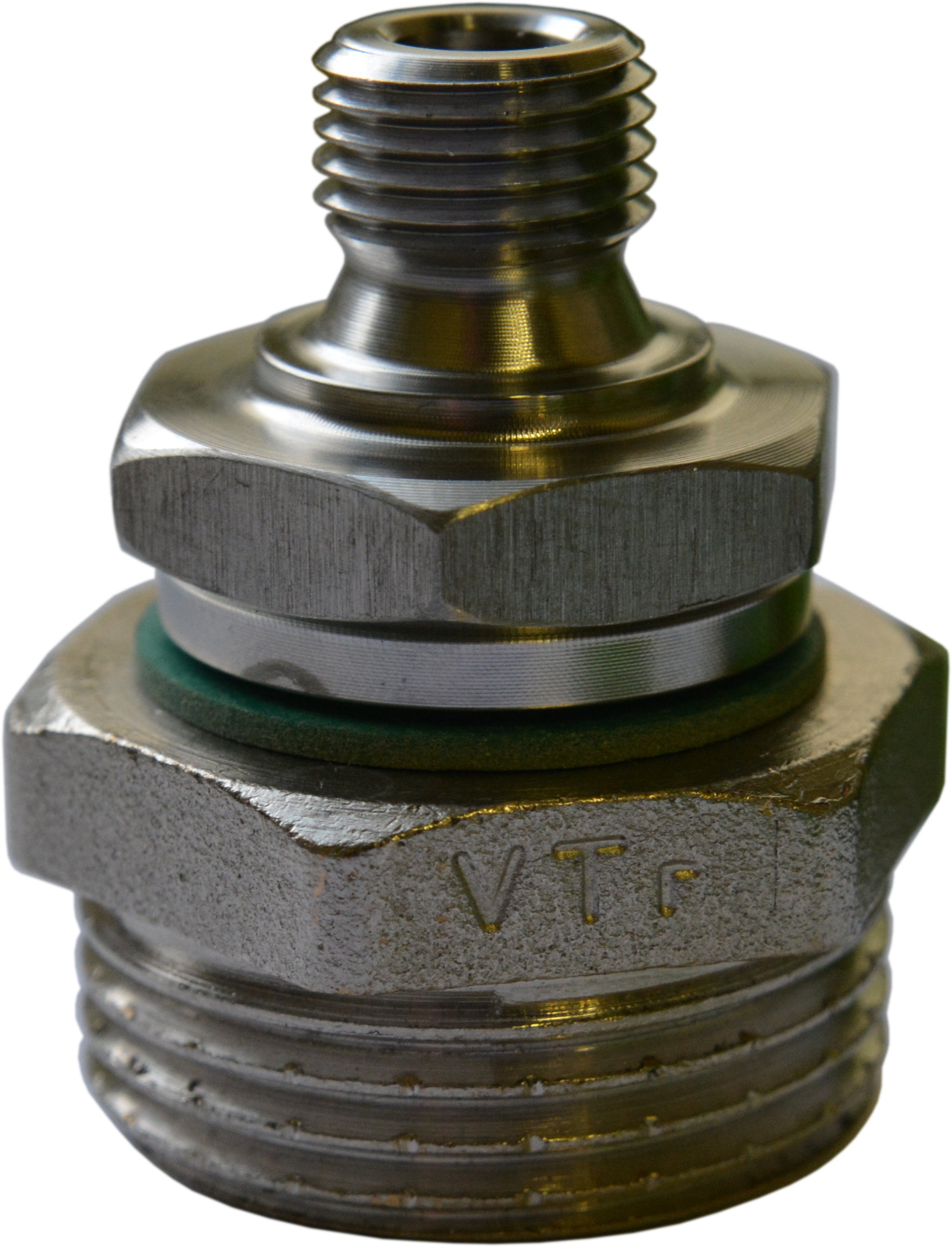

Переходник G1/2" x G1/4":

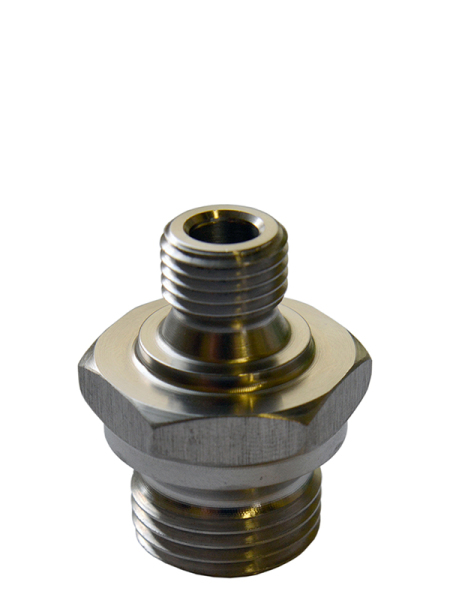

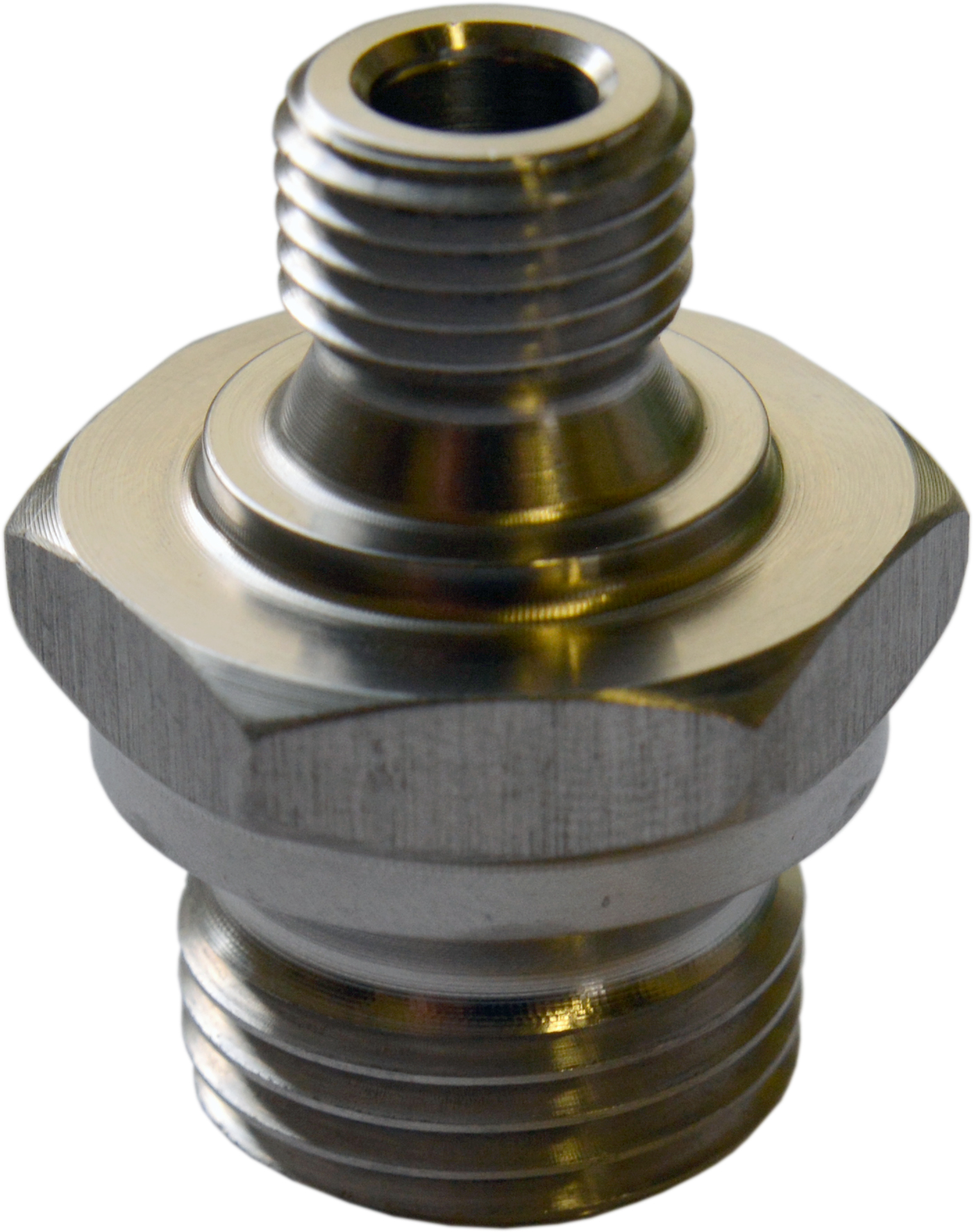

Переходник изготовлен из нержавеющей стали. Имеет центрирующие прокладки конусы на входе и выходе. Специальная форма уплотняющих поверхностей легко продавливает паронитовые кольца и обеспечивает герметичность соединения. Витки резьбы не имеют насечек, поэтому при монтаже внутренняя резьба датчика остается целой, без царапин и задиров (корпус датчика изготовлен из алюминиевого сплава).

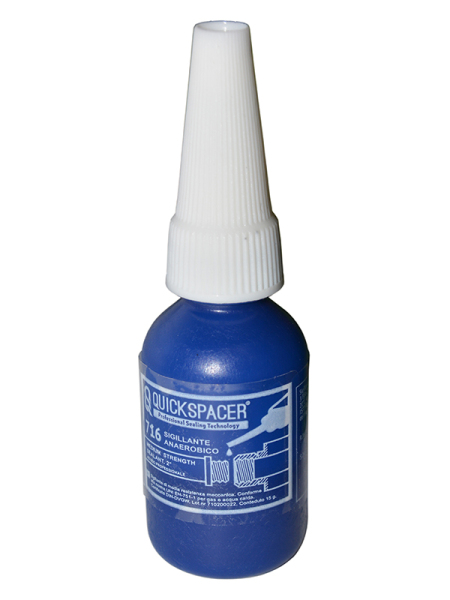

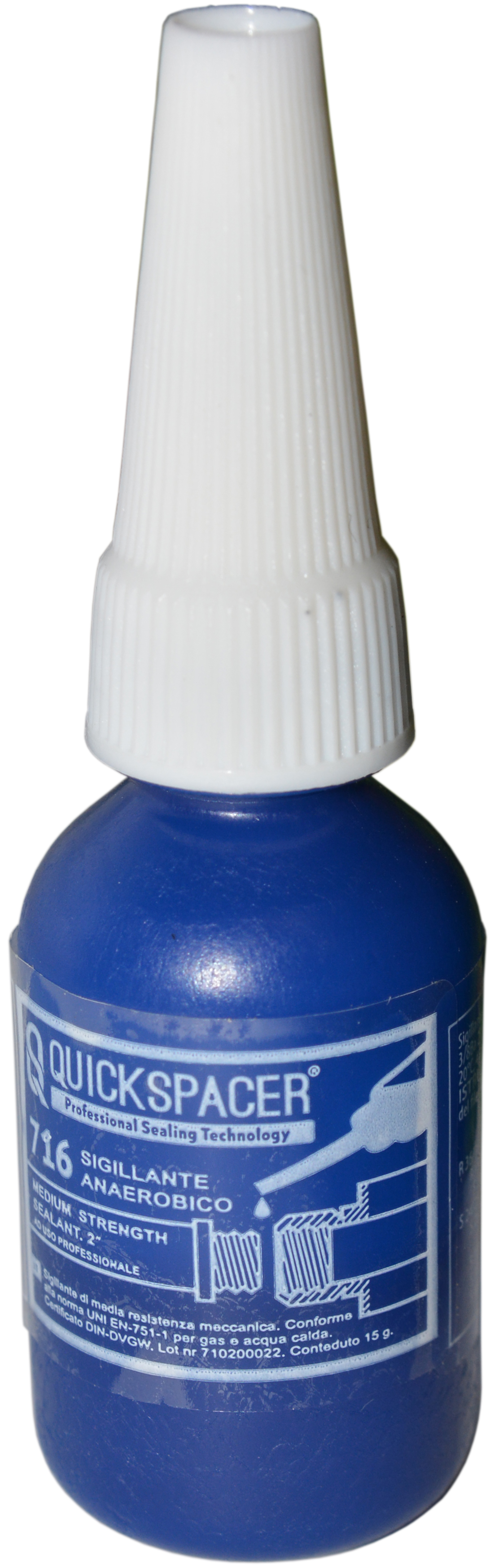

Анаэробный герметик QUICKSPACER 716:
предназначен для герметизации резьбовых соединений. Степень фиксации - средняя, демонтаж не требует нагрева. Обладает стойкостью к высокой температуре и механическим воздействиям. Анаэробные герметики - полимеры, в которых формирование связей происходит без доступа воздуха. Полностью заполняют резьбовое соединение, превращаясь в мягкий пластик. В качестве катализатора процесса затвердевания выступает металл.

Применение

Монтаж на датчик-реле давления DUNGS:

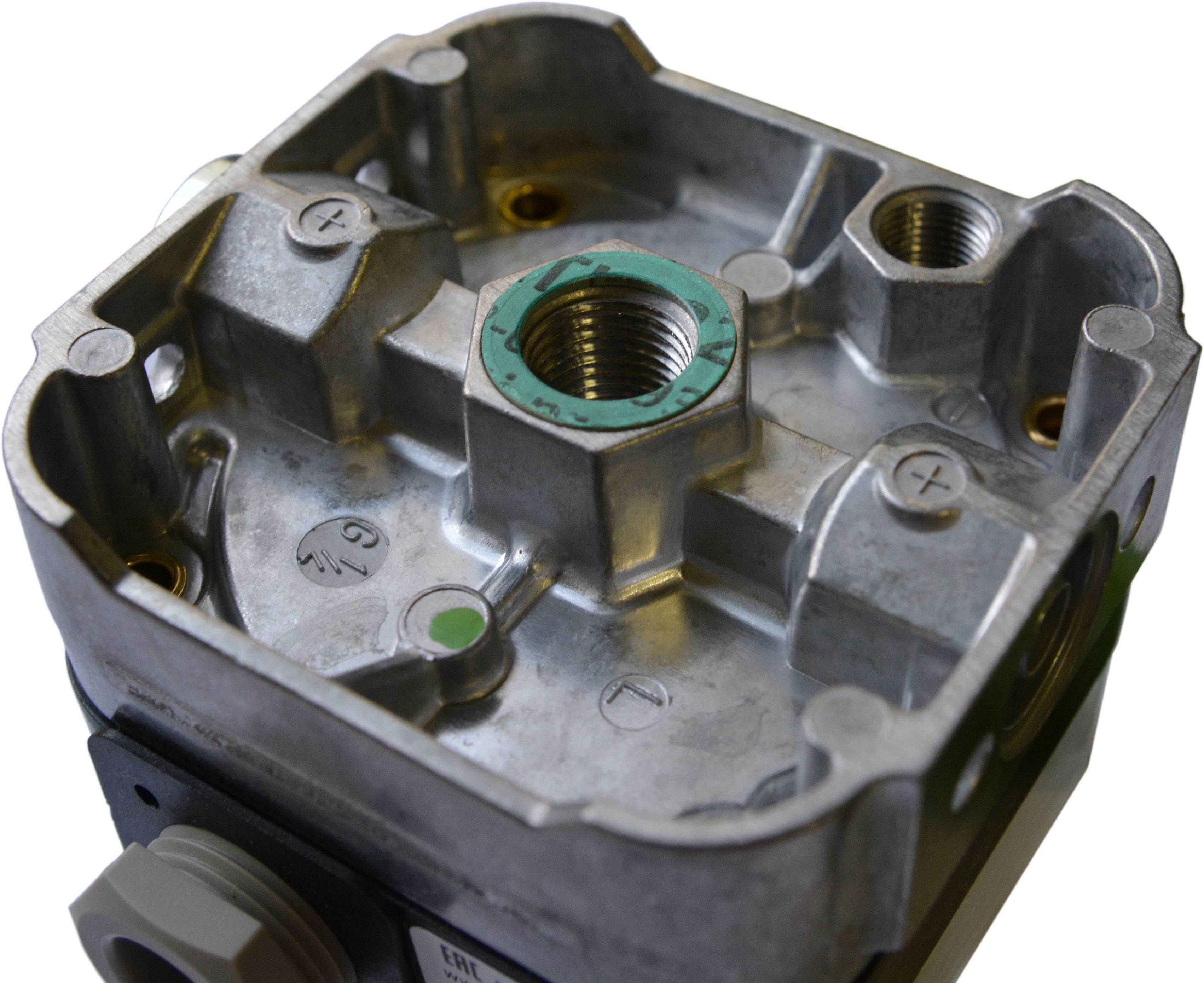

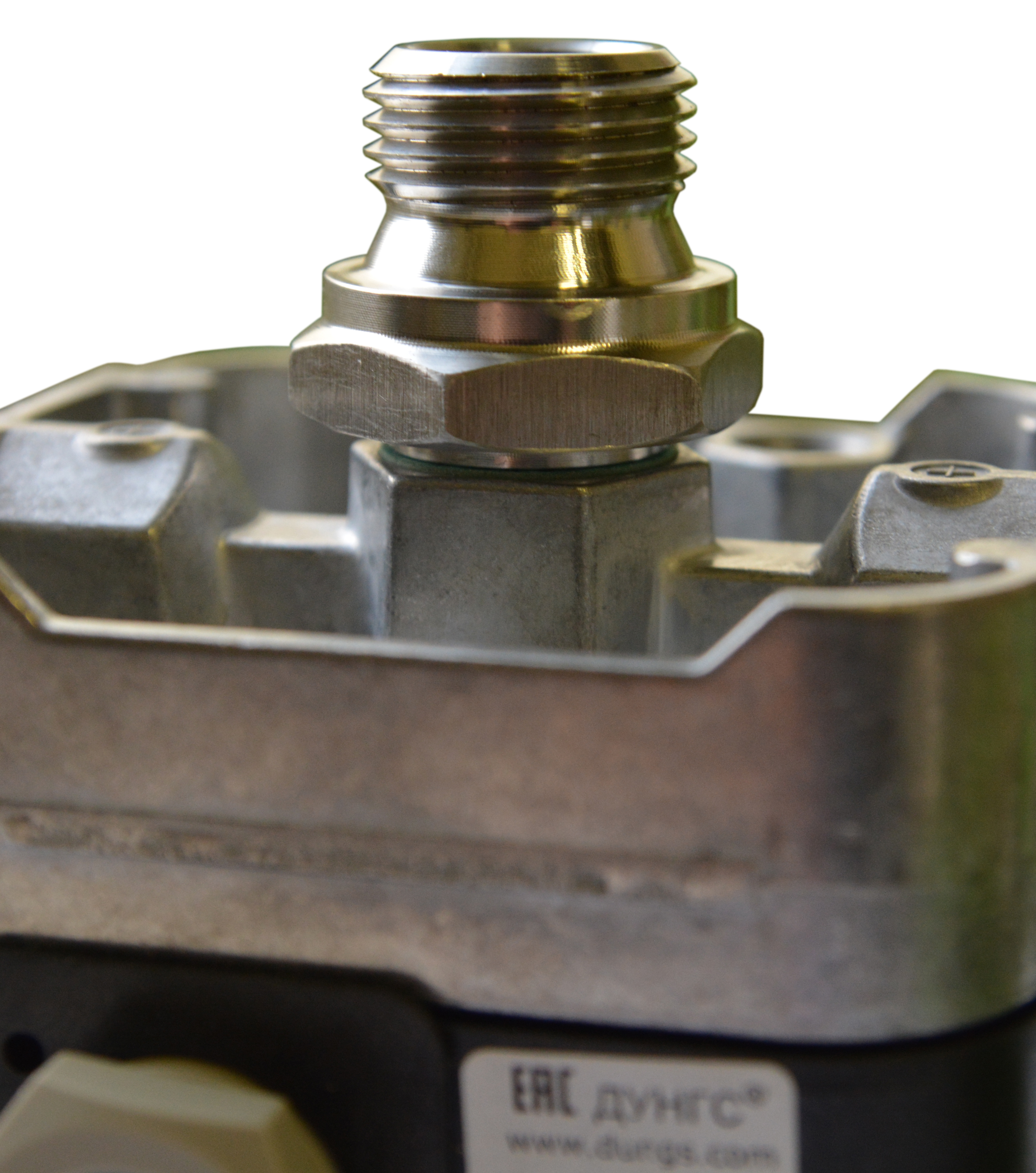

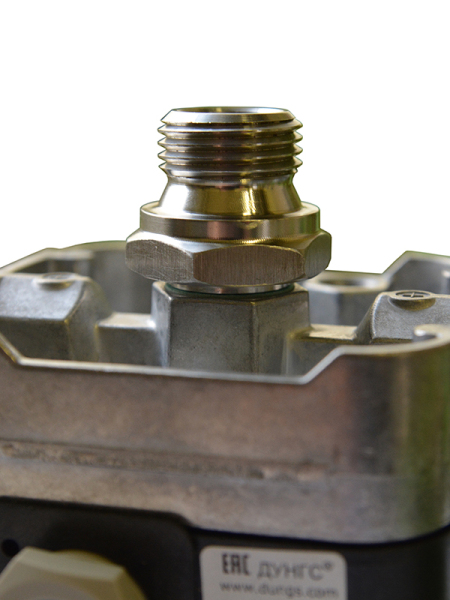

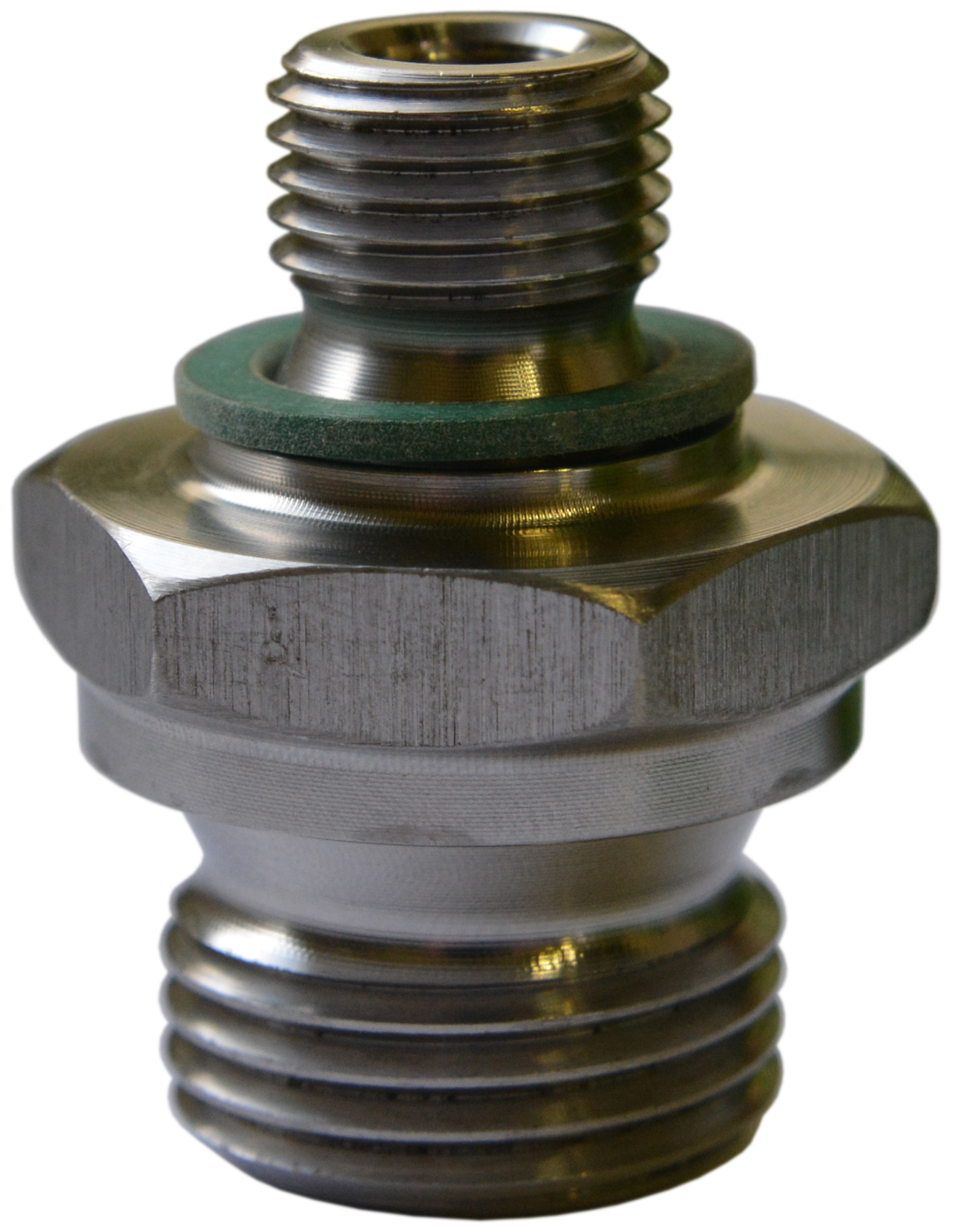

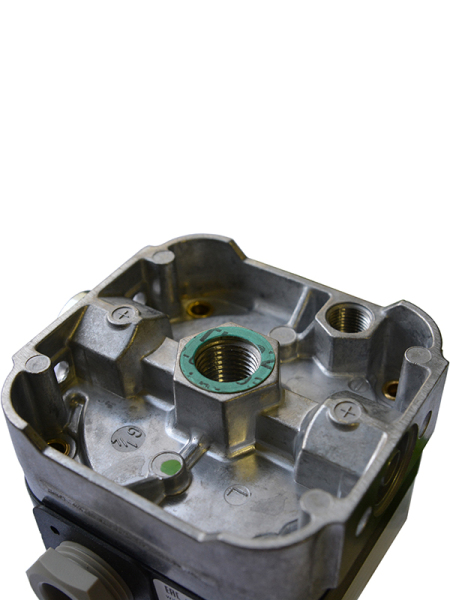

Установите уплотнительное кольцо на переходник со стороны резьбы G1/4". Благодаря конусу, кольцо установится точно по центру (см. рис. 1). При затяжке уплотнительная поверхность переходника попадет точно по центру уплотнения (см. рис. 2). Для герметичного соединения не нужно прикладывать большого усилия. Уплотнительный выступ переходника легко продавливает прокладку (см. рис. 3).

Рис. 1

Рис. 2

Рис. 3

Монтаж на газопровод:

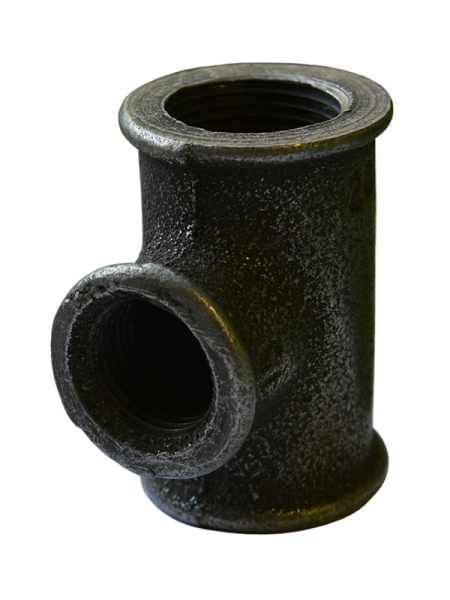

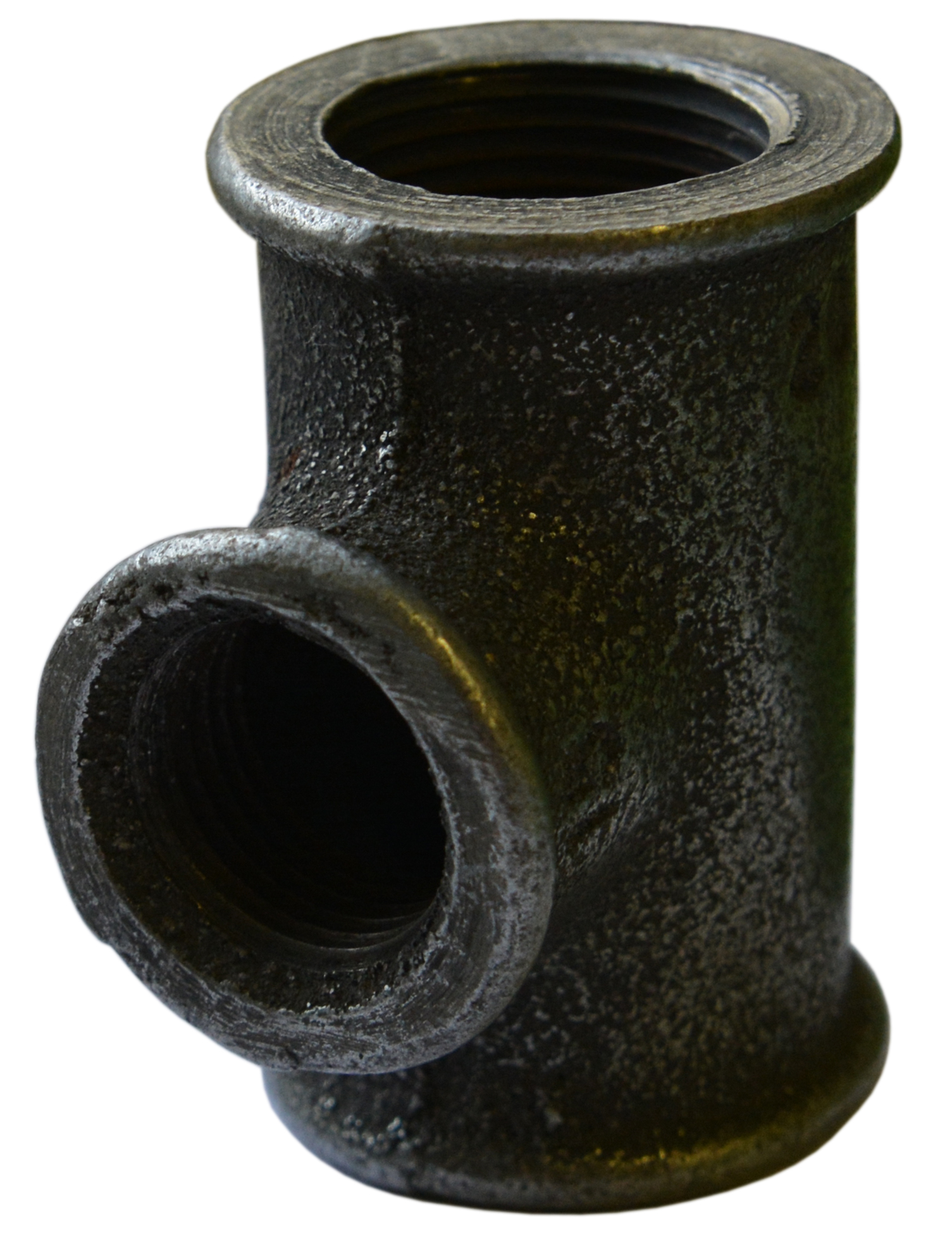

Если бобышка 1/2" имеет неровный торец (рис. 4) или переходник не вкручивается в бобышку полностью (рис. 5), то использовать уплотнительное кольцо нельзя. Для монтажа в этом случае используйте анаэробный герметик, который входит в комплект поставки. Герметизация соединения будет происходить на самой резьбе после затвердевания герметика.Если бобышка имеет специально обработанную уплотнительную поверхность на торце и переходник надежно зажимает кольцо, то быстрее и проще использовать уплотнительное кольцо. Герметизация соединения будет происходить на торце бобышки и переходника с помощью кольца.

Рис. 4

Рис. 5

Преимущества

1. Гладкая наружная резьба высокого качества исключает повреждение внутренней резьбы в алюминиевом корпусе датчика.
2. Конус после резьбы обеспечивает центрирование кольцевой прокладки при монтаже.
3. Специальная форма уплотнительной поверхности легко сминает прокладку и обеспечивает герметичное соединение.
4. Размер кольцевой прокладки специально подобран под размеры углубления в корпусе датчика.
5. С помощью анаэробного герметика переходник можно монтировать в любые бобышки G1/2".
