Описание
Предохранительно-сбросной клапан FRSBV - сбросной клапан пружинного типа, предназначенный для автоматической защиты оборудования и трубопроводов от превышения давления свыше заранее установленной величины посредством сброса избытка рабочей среды и обеспечивающий прекращение сброса при давлении закрытия и восстановлении рабочего давления.
Применение
Предохранительно-сбросной клапан (ПСК) FRSBV - применяется для сброса газа за регулятором давления в случае кратковременного повышения давления газа сверх установленного. ПСК в обязательном порядке устанавливаются в ГРП, ГРУ, ГРПБ и ШРП.
Указания по применению предохранительно-сбросных клапанов содержит СП 42-101-2003.
FRSBV не содержит цветные металлы. Применяется для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред. Может применяться для сухих газов, содержащих макс. 0,1% (об.) сероводорода H2S.
Техническое описание (226603.pdf)
Инструкция по эксплуатации (228893.pdf)
Прайс-лист 2016

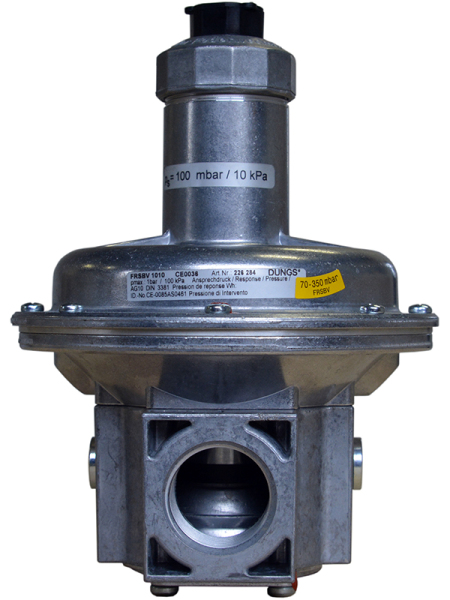

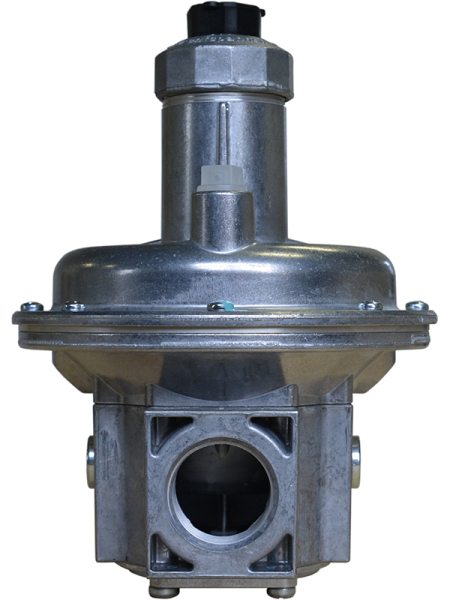

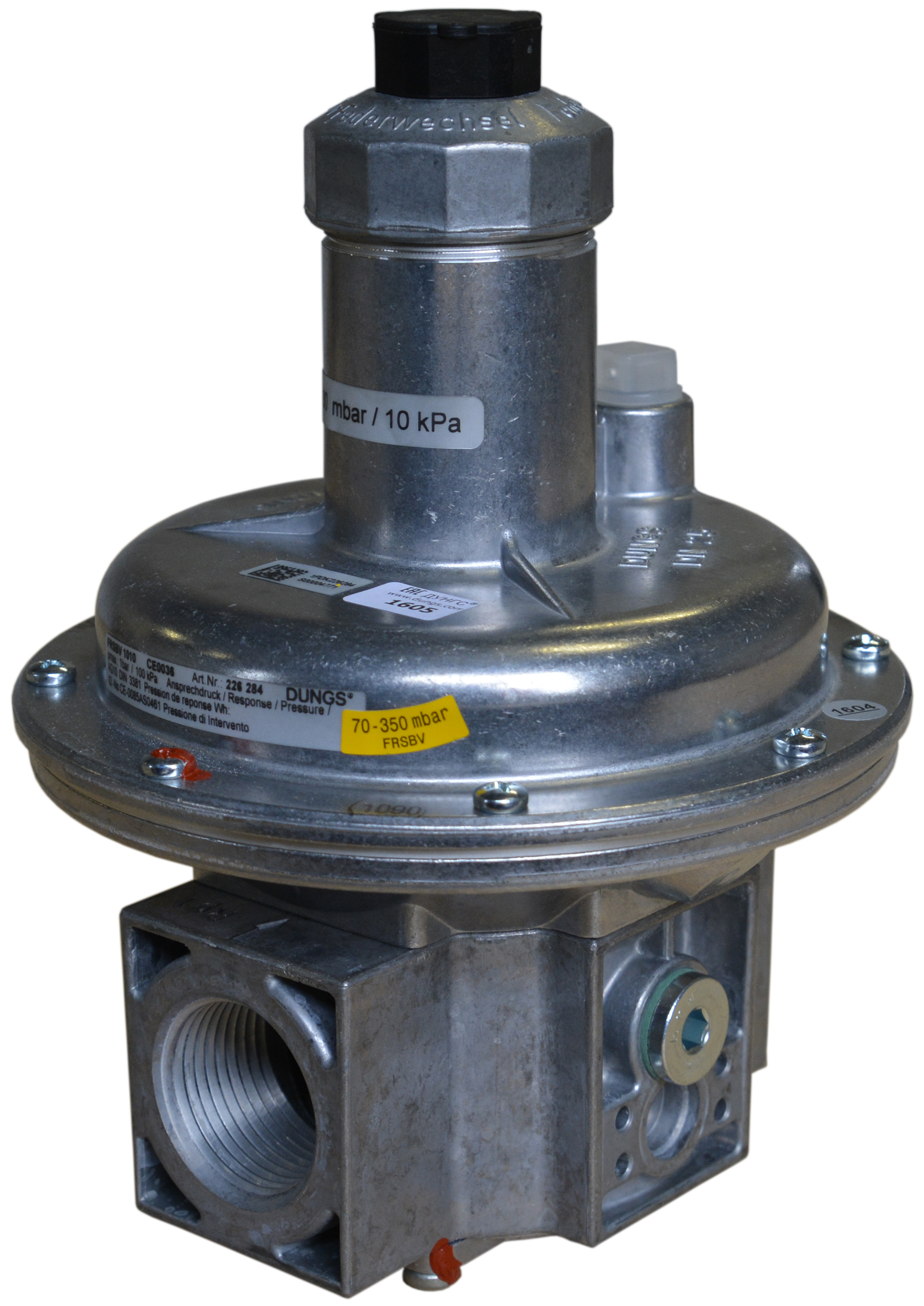

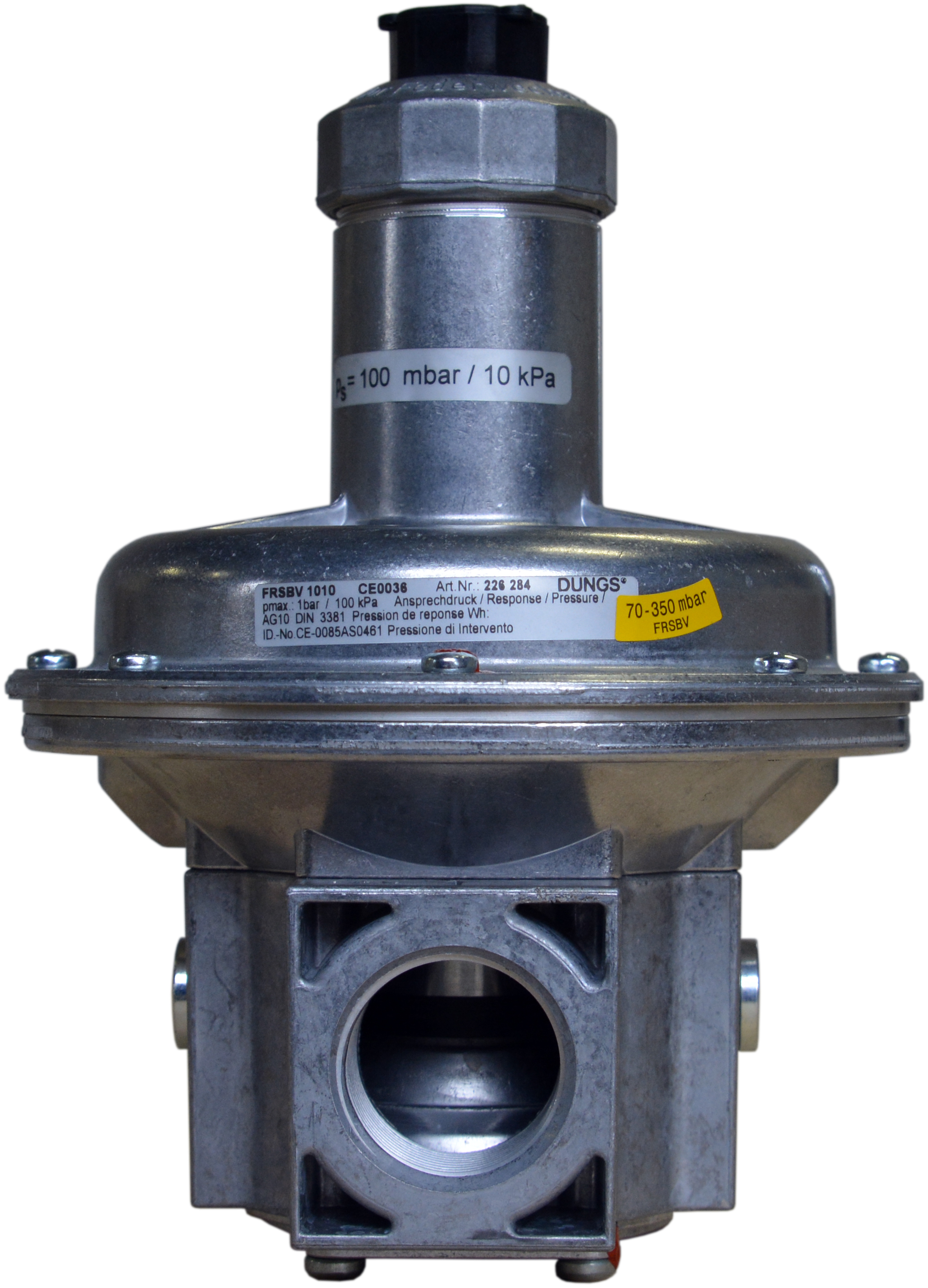

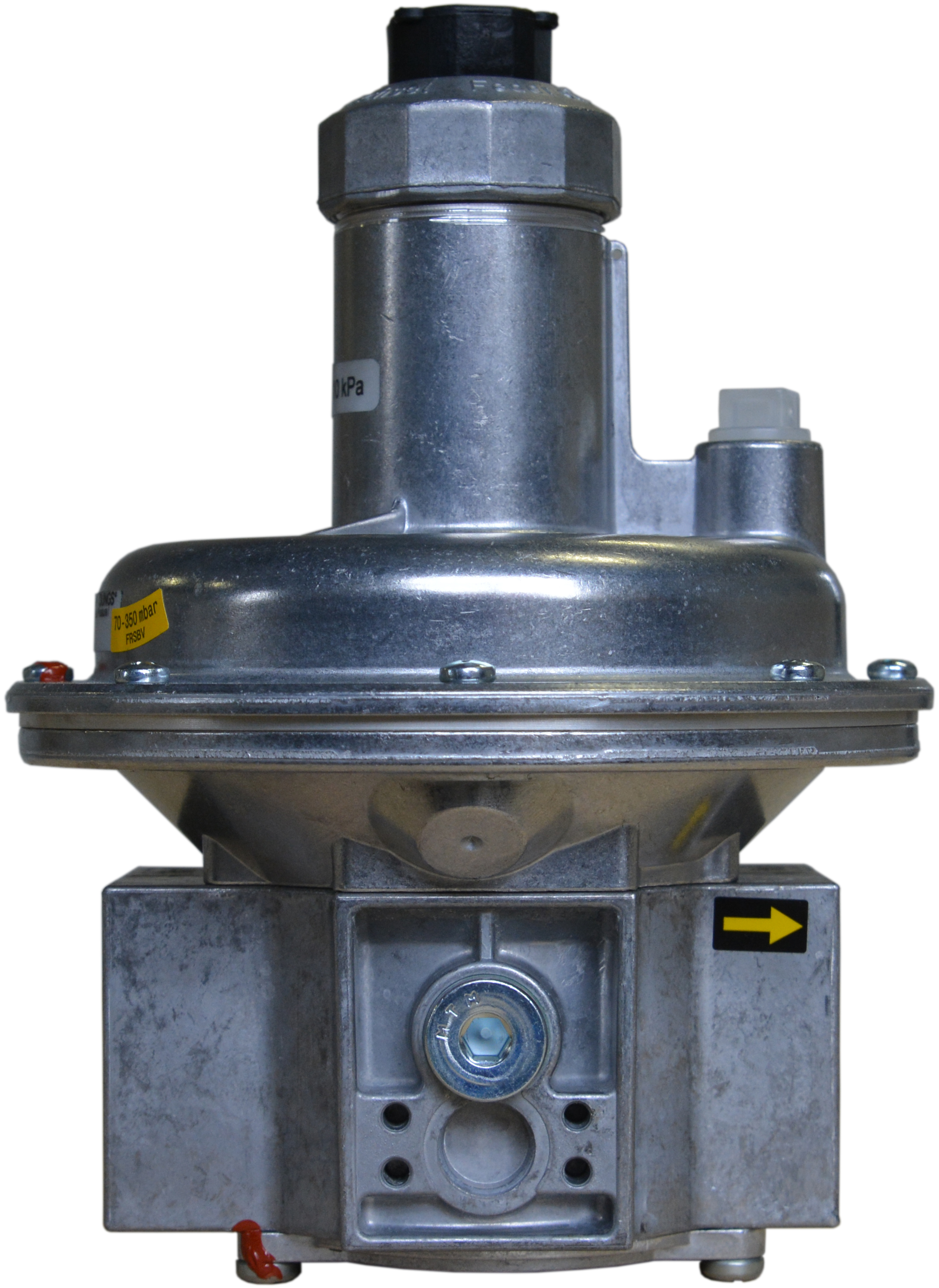

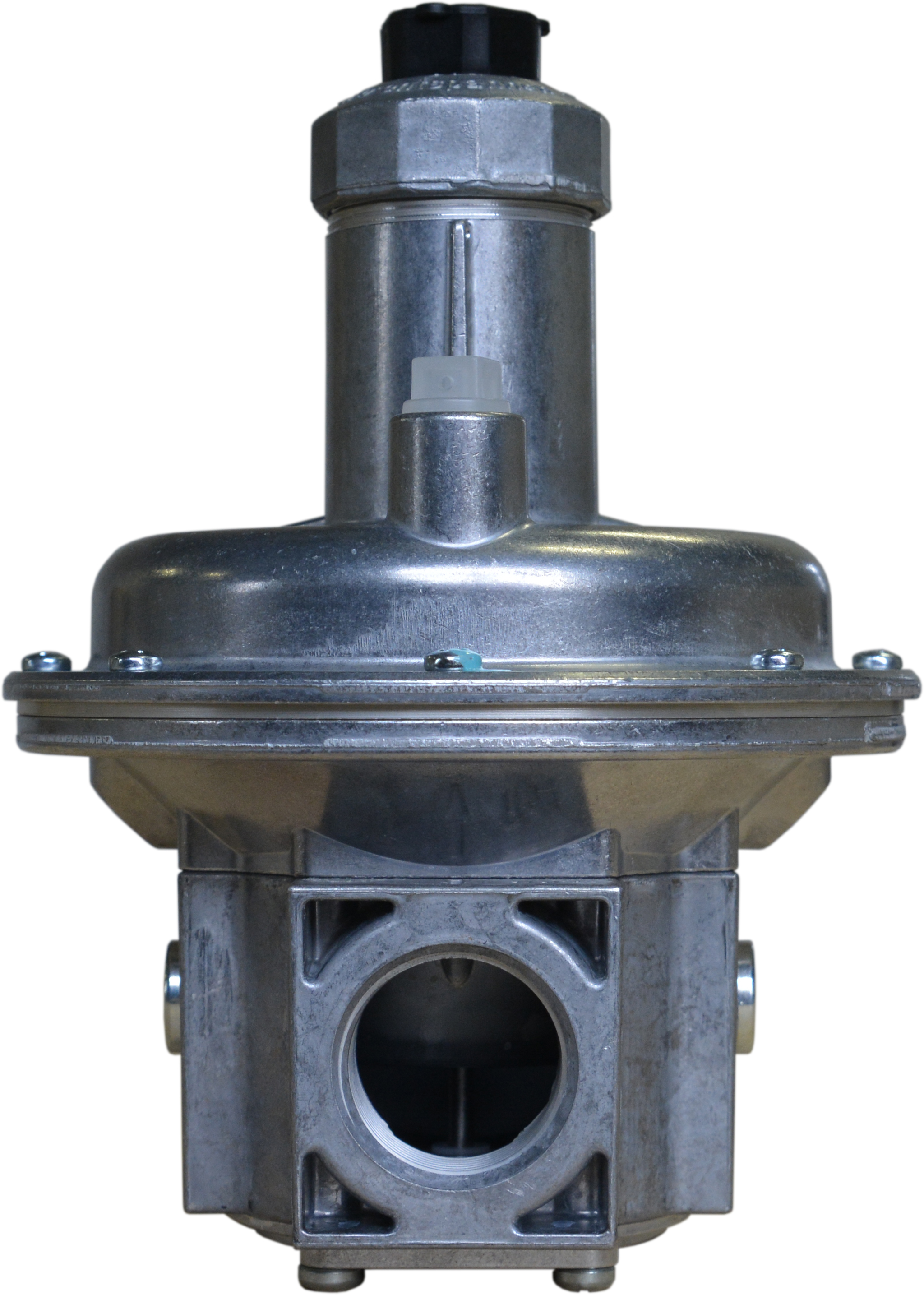

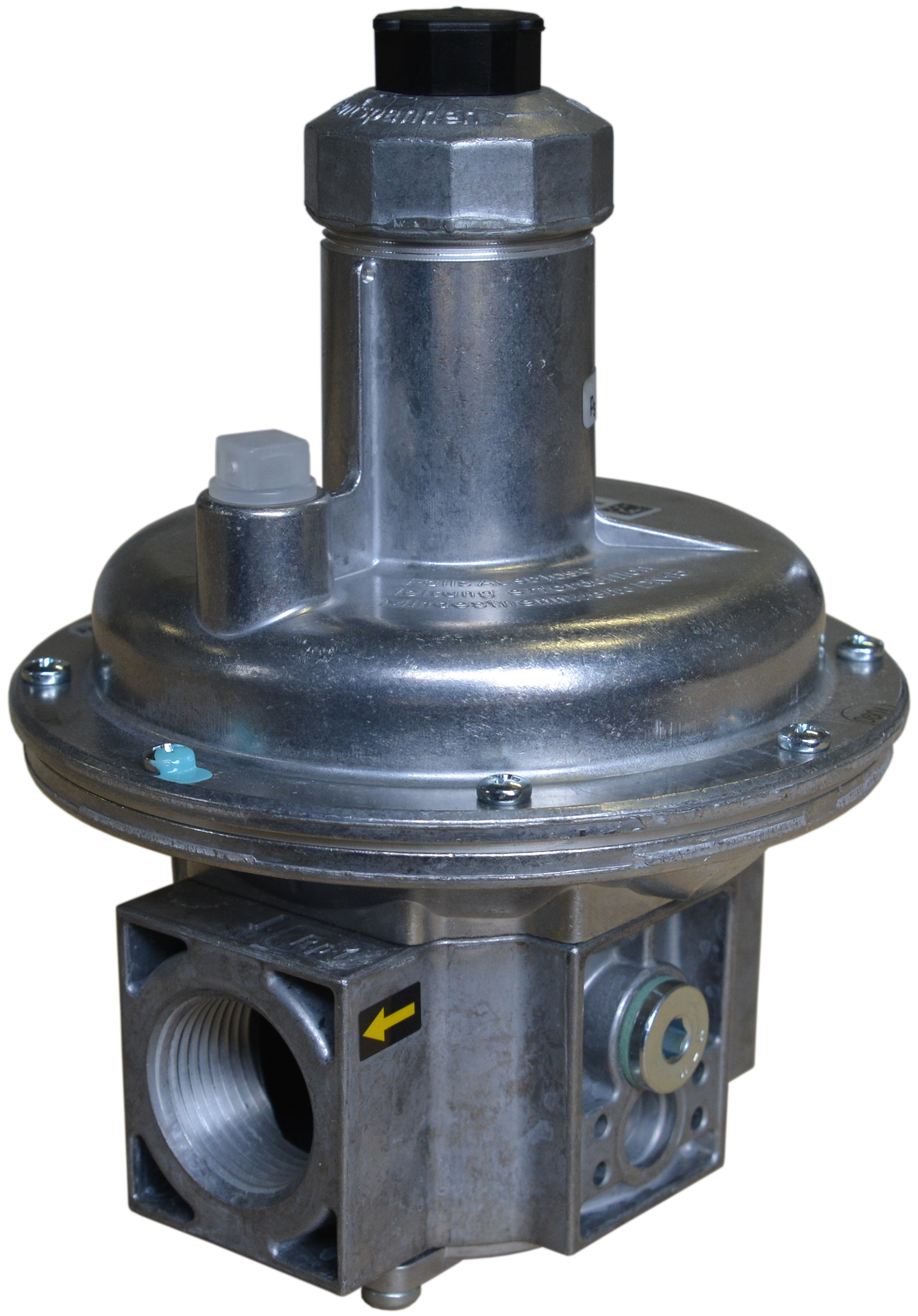

FRSBV 1010
FRSBV |
= |
Federbelasteter Regler Safety Blow-off Valve | --- |
Предохранительно-сбросной клапан |
10 |
= |
макс. рабочее давление |
--- |
1 бар |
10 |
= | присоединительный размер | --- | 10=Rp 1" |
Модель |
Артикул |
Макс. давление мбар |
Присоединение |
Стандартная пружина мбар |
Вес, кг |
Цена, без НДС |
---|---|---|---|---|---|---|
FRSBV 1010 | 226284 | 1000 |
Rp 1" |
70 ... 350 | 1,20 | 30 600 ₽ |
Диапазон пружины, мбар |
20 ... 100 | 70 ... 350 | 300 ... 1000 |
---|---|---|---|
Цвет пружины | синяя | желтая | серая |
FRSBV 1010 | 226381 | 226382 | 226383 |
Принцип действия
Предохранительно-сбросной клапан устанавливается после регулятора давления. В нормальном состоянии, когда давление газа после регулятора не превышает давления срабатывания ПСК, клапан FRSBV находится в закрытом состоянии. Если давление газа после регулятора выходит за пределы настройки ПСК, то клапан FRSBV открывается и часть газа сбрасывается в атмосферу. Если регулятор давления газа исправен, то давление быстро восстановится и кратковременный скачок не приведет к срабатыванию предохранительно-запорного клапана (ПЗК). Срабатывание ПЗК является аварийной ситуацией, повторное открытие ПЗК возможно только вручную. Давление срабатывания ПСК зависит от величины давления регулятора давления (см. СП 42-101-2003).

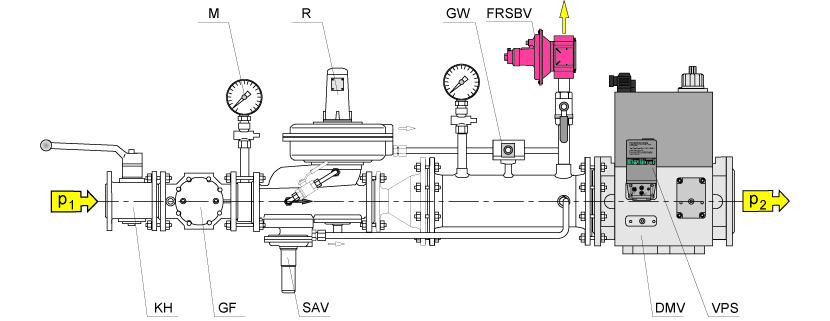

Пример установки ПСК FRSBV в газовой линии:

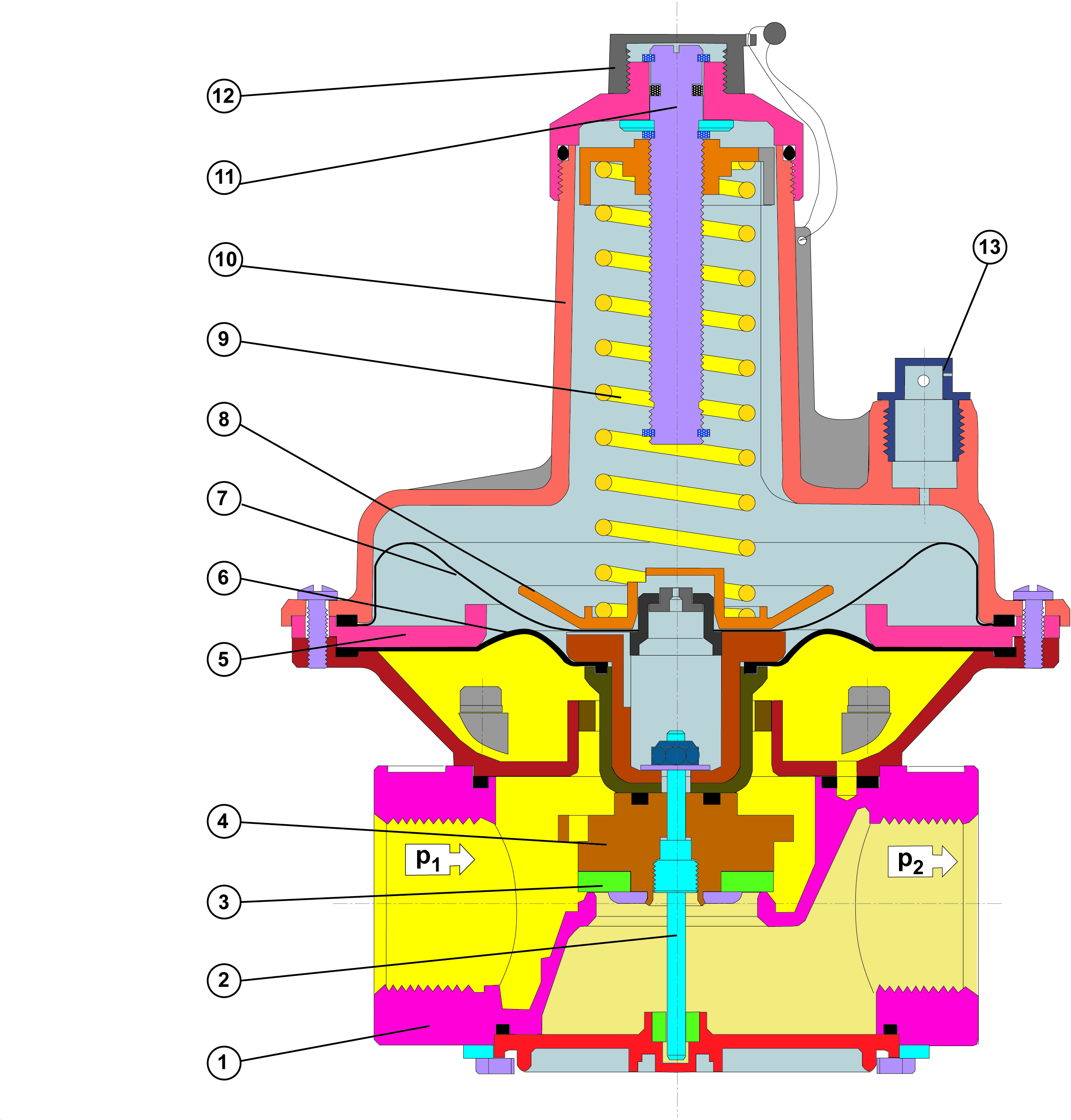

Предохранительно-сбросной клапан FRSBV в закрытом положении:
Преимущества ПСК FRSBV
ПСК FRSBV используются в газовых рампах газопоршневых машин и газовых горелок рассчитанных на среднее и высокое входное давление газа. FRSBV обладает широким диапазоном регулировки давления срабатывания, высокой точностью, пропускной способностью и надежностью. Предохранительная мембрана ограничивает сброс газа в случае повреждения рабочей мембраны.
