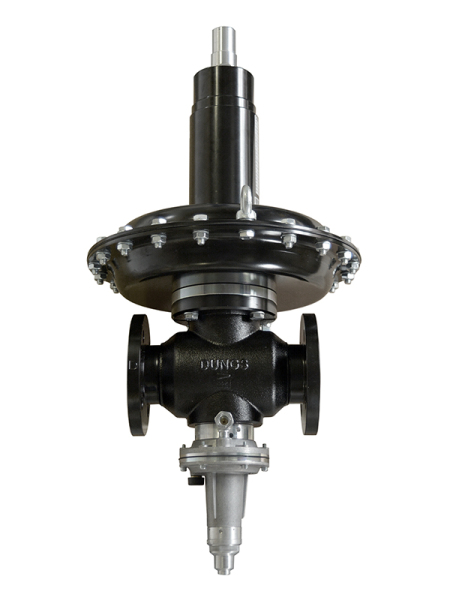

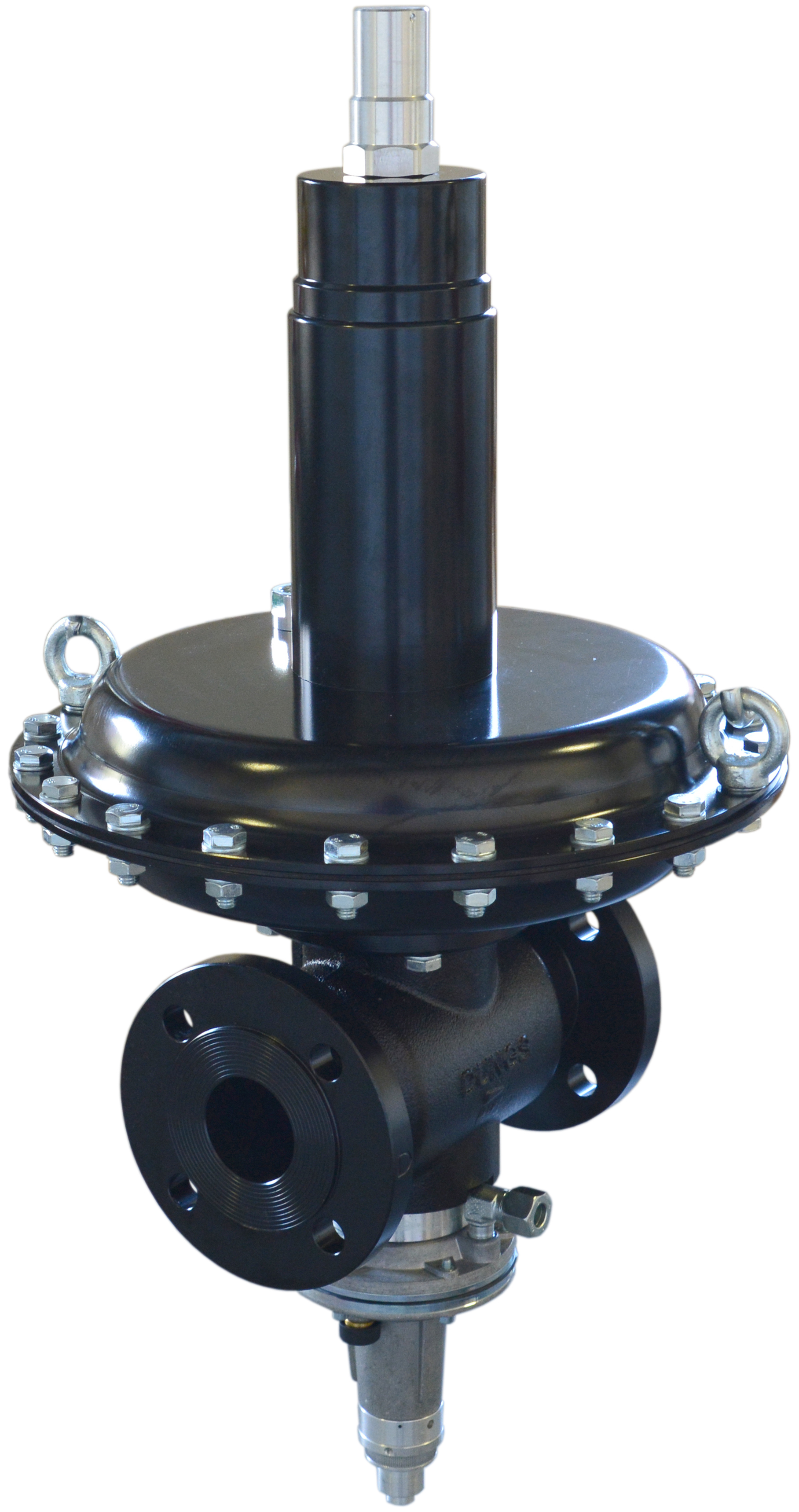

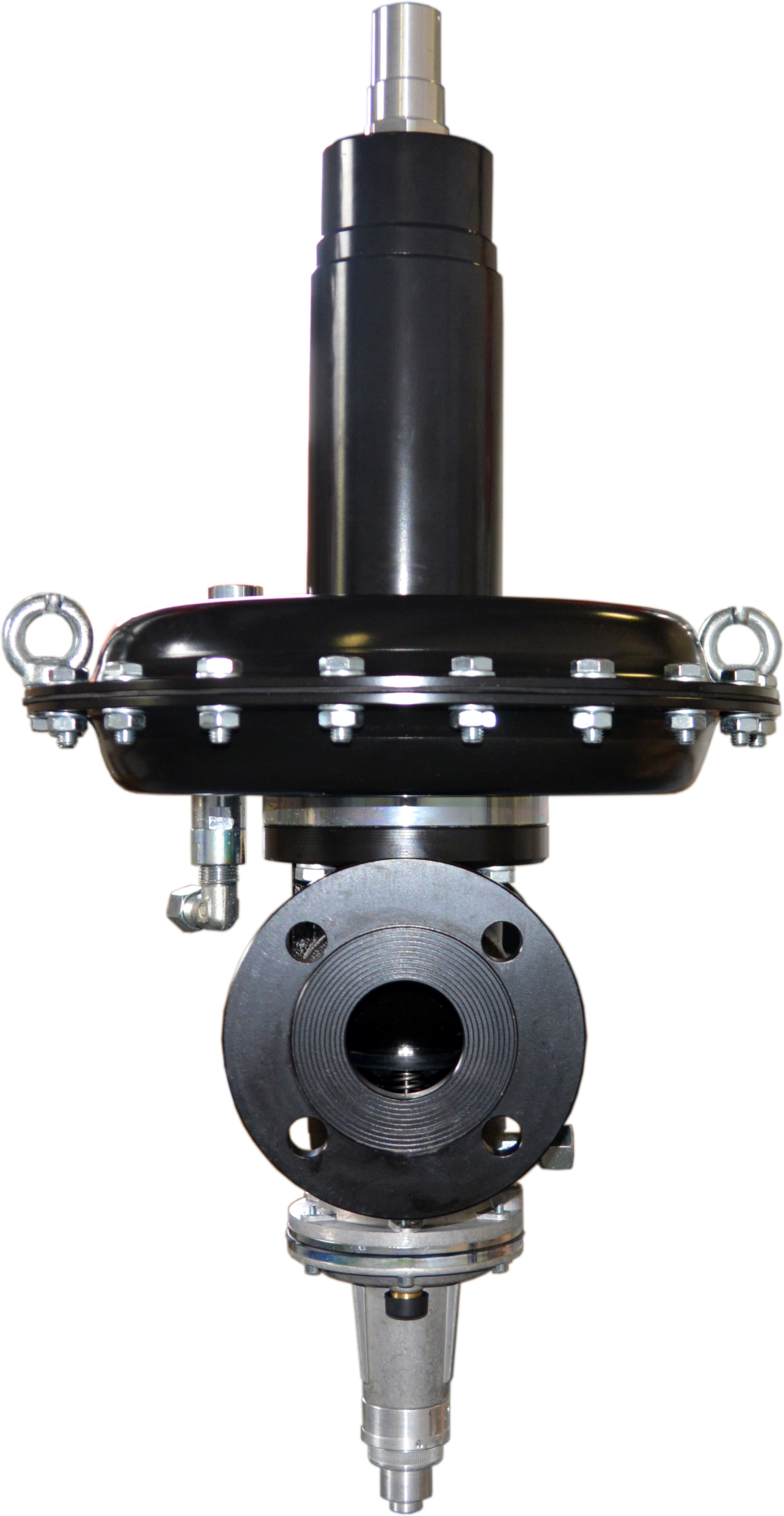

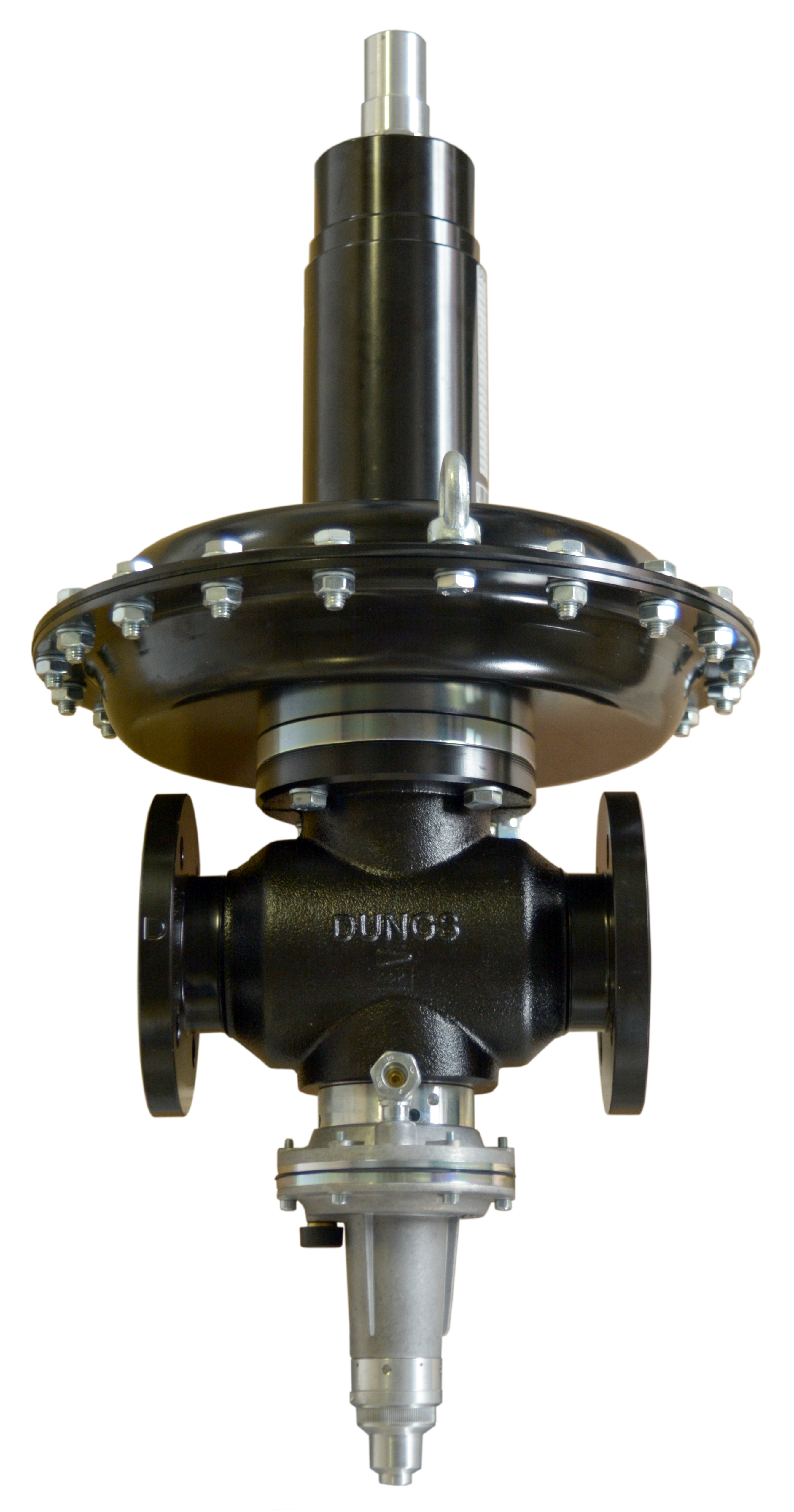

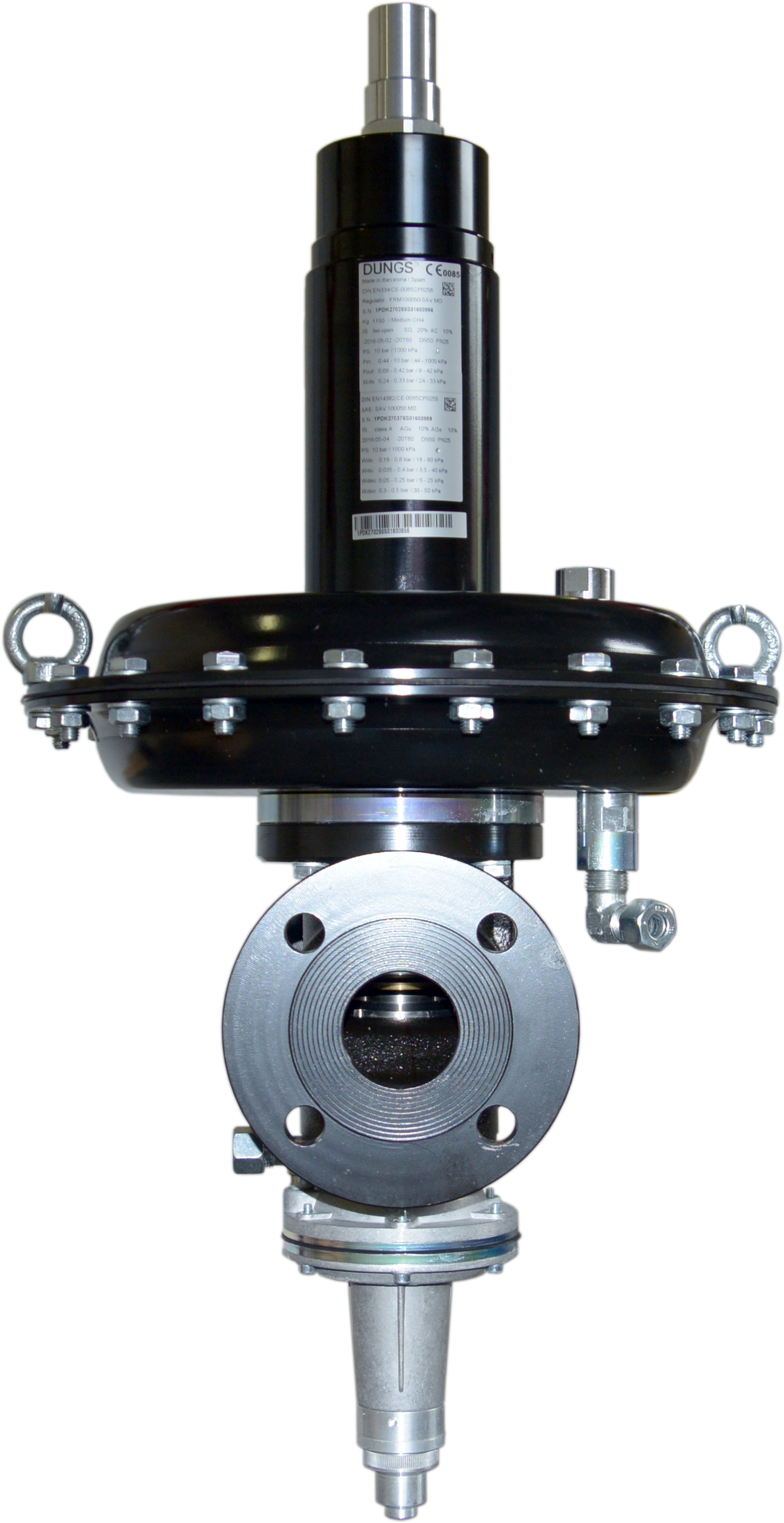

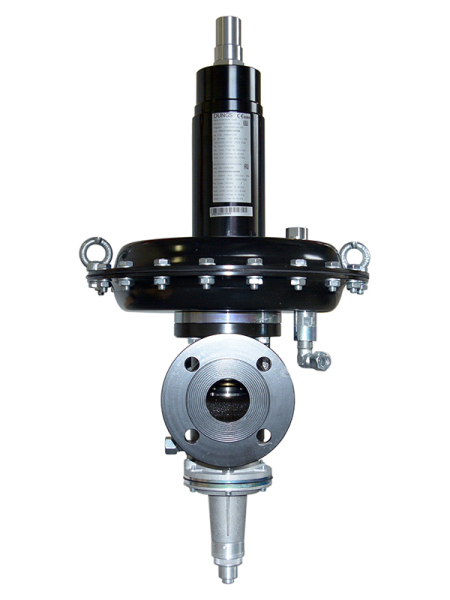

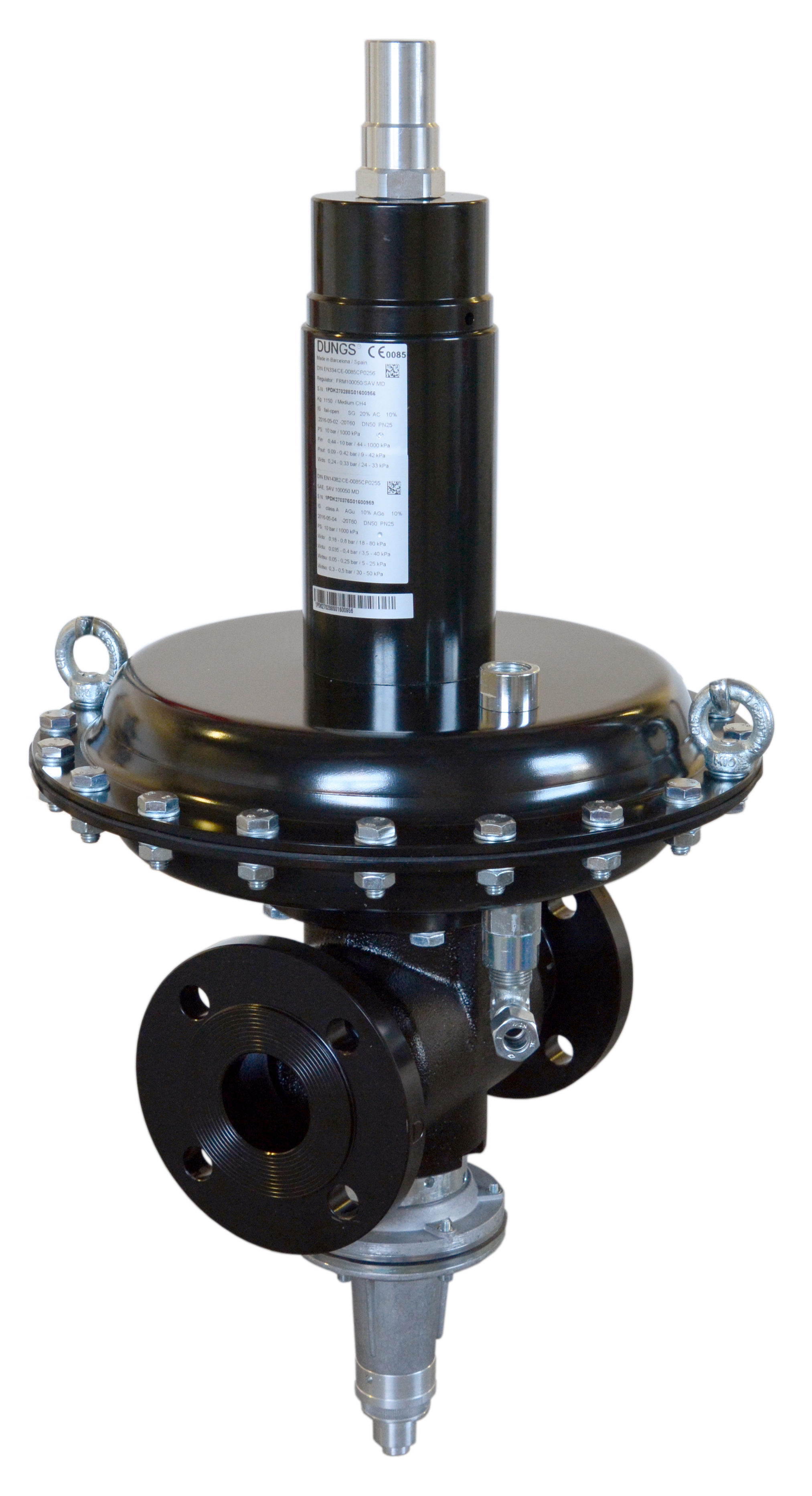

Регулятор среднего давления FRM

Описание

FRM - регулятор давления прямого действия с пружинной нагрузкой. Регулятор имеет модульную конструкцию, выпускается по желанию потребителя с ПЗК (предохранительно-запорный клапан) или без ПЗК. Регулятор и ПЗК имеют только внешние измерительные линии. FRM оснащен компенсационной мембраной для устранения влияния входного давления. ПЗК перекрывает поток газа в случае повышенного или пониженного давления.

Применение

Регулятор FRM подходит для решения задачи регулирования давления на газовых горелках и газовых установках для технологического нагрева. Может применяться для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.

FRM

Техническое описание (270441.pdf)
Инструкция по эксплуатации (270443.pdf)

FRM 100050 MD / SAV MD

FRM	=	Federbelasteter Regler Mitteldruck	---	регулятор среднего давления с пружинной нагрузкой
100	=	макс. рабочее давление	---	10 бар
050	=	размер фланцев	--- --- ---	025=DN 25 040=DN 40 050=DN 50
MD	=	диапазон настройки выходного давления регулятора	--- --- ---	ND=30-100 мбар MD=80-420 мбар HD=400-1500 мбар
SAV	=	наличие ПЗК	---	SAV=регулятор с ПЗК
MD	=	диапазон настройки срабатывания ПЗК	--- --- ---	ND=10-115 мбар / 40-240 мбар MD=35-400 мбар / 180-800 мбар HD=150-2500 мбар / 500-4000 мбар

Модель	Артикул	Макс. P_вх. бар	DN	Диапазон P_вых. регулятора	Нижний диапазон настройки ПЗК	Верхний диапазон настройки ПЗК
FRM 100025 ND	270272	10	25	30-100 мбар	---	---
FRM 100025 MD	270273	10	25	80-420 мбар	---	---
FRM 100025 HD	270274	10	25	400-1500 мбар	---	---

FRM 100025 ND / SAV ND	270275	10	25	30-100 мбар	10-115 мбар	40-240 мбар
FRM 100025 MD / SAV MD	270276	10	25	80-420 мбар	35-400 мбар	180-800 мбар
FRM 100025 HD / SAV HD	270277	10	25	400-1500 мбар	150-2500 мбар	500-4000 мбар

FRM 100040 ND	270278	10	40	30-100 мбар	---	---
FRM 100040 MD	270279	10	40	80-420 мбар	---	---
FRM 100040 HD	270280	10	40	400-1500 мбар	---	---

FRM 100040 ND / SAV ND	270281	10	40	30-100 мбар	10-115 мбар	40-240 мбар
FRM 100040 MD / SAV MD	270282	10	40	80-420 мбар	35-400 мбар	180-800 мбар
FRM 100040 HD / SAV HD	270283	10	40	400-1500 мбар	150-2500 мбар	500-4000 мбар

FRM 100050 ND	270284	10	50	30-100 мбар	---	---
FRM 100050 MD	270285	10	50	80-420 мбар	---	---
FRM 100050 HD	270286	10	50	400-1500 мбар	---	---

FRM 100050 ND / SAV ND	270287	10	50	30-100 мбар	10-115 мбар	40-240 мбар
FRM 100050 MD / SAV MD	270288	10	50	80-420 мбар	35-400 мбар	180-800 мбар
FRM 100050 HD / SAV HD	270289	10	50	400-1500 мбар	150-2500 мбар	500-4000 мбар

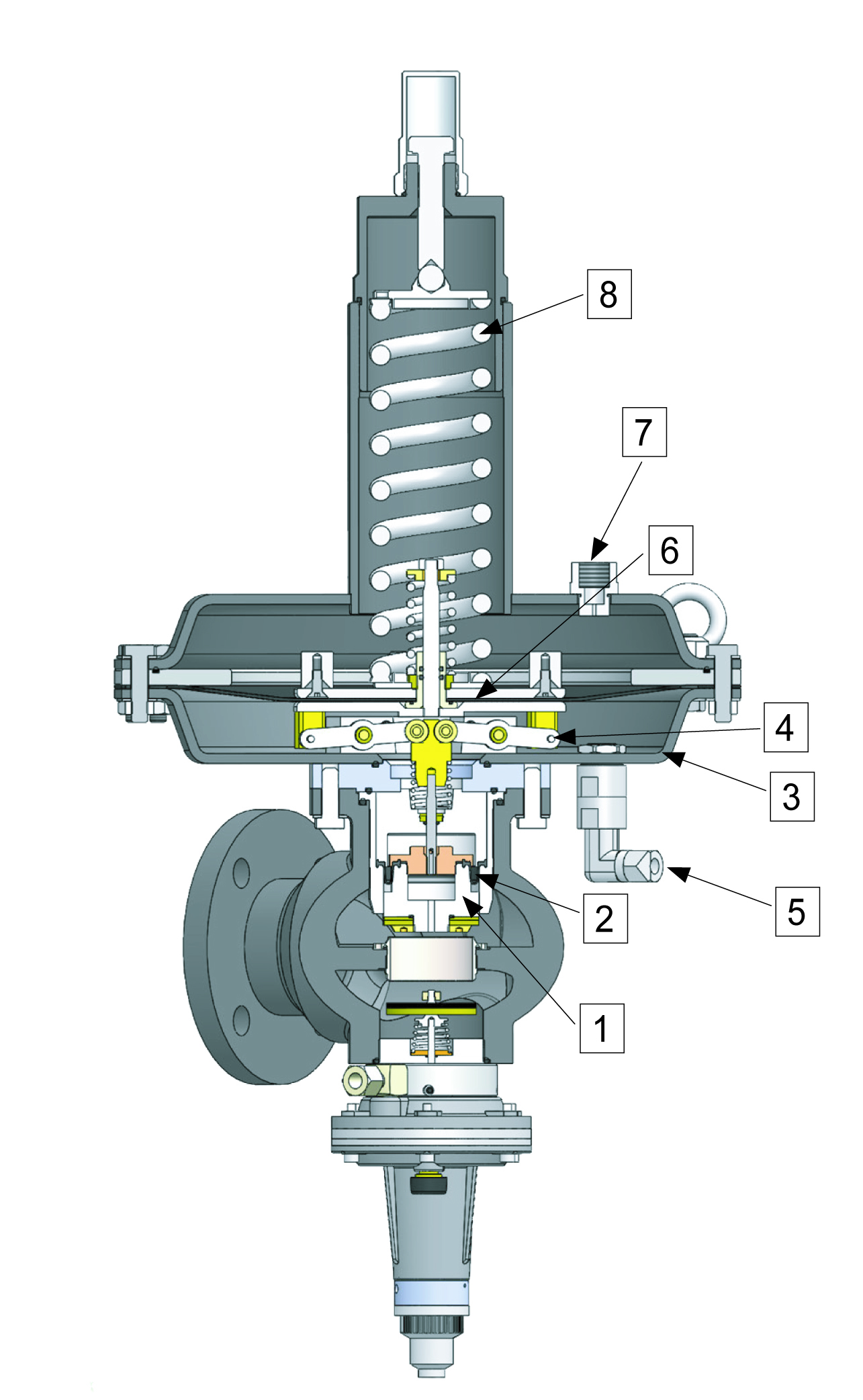

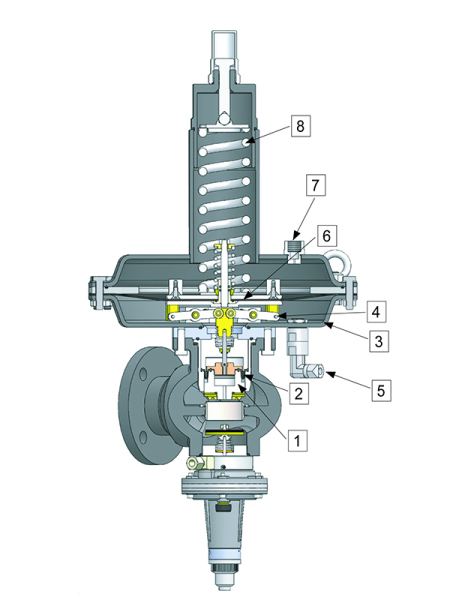

Принцип действия

При повышении выходного давления на нижней оболочке мембраны 3 увеличивается сила воздействия на рабочую мембрану 6. В результате этого рабочая мембрана 6 движется вверх до тех пор, пока не установится равновесие сил между силой пружины заданного значения 8 и и силой выходного давления. Движение рабочей мембраны 6 вверх тянет рычажную систему 4 вверх, вследствие чего регулирующая тарелка 1 движется под воздействием давления вниз и щель клапана уменьшается. Сокращенный таким образом расход снижает выходное давление до тех пор, пока снова не будет достигнуто установленное заданное значение (выходное давление) и снова не будет восстановлено равновесие сил на рабочей мембране 6. Более подробно о работе регуляторов давления прямого действия можно прочитать здесь (rmg_vvedenie.pdf).

8 - Пружина заданного значения

7 - Дыхательное отверстие

6 - Рабочая мембрана

5 - Подключение измерительной линии

4 - Рычажная система

3 - Нижняя чаша компаратора

2 - Компенсационная мембрана

1 - Тарелка регулятора

Преимущества регуляторов FRM

FRM обладает высокой точностью, пропускной способностью, чувствительностью и надежностью. Конструкция имеет следующие особенности:

	1.	Большая пропускная способность регулятора.
	2.	Широкий диапазон выходного давления.
	3.	Модульная конструкция регулятора и ПЗК.
	4.	Стабильное, точное и безошибочное регулирование.
	5.	Техническая поддержка в России.
	6.	Возможность заказа отдельных комплектующих для ремонта.

Как подобрать регулятор FRM

Производство регуляторов FRM началось в марте 2016 года. На начальном этапе подбор регуляторов FRM выполняется только специалистами компании DUNGS по опросному листу (опросный_лист_FRM.pdf). Для корректной работы регулятора необходимо правильно подобрать успокоительный участок, определить точки врезки импульсных линий регулятора и ПЗК. ООО "ИТЕГРА" выполняет работы по разработке и комплексной поставке узлов редуцирования давления в сборе.
